ETERNUS SF XL-DATA/MV 使用手引書

2.3.2 Windows への接続方法

Windows に対するディスク装置の接続方法を以下に説明します。

1. ホストアダプタ(SCSI/FC-SCSIカード)の接続

ホストアダブタをサーバ本体に接続してください。
ホストアダプタの種類によって、ホストアダブタを接続するPCIスロットの順番があることに注意してください。詳細については、Windows サーバ本体の説明書を参照してください。

2. SCSI/FCケーブルの接続

ホストアダプタを接続したサーバ本体と、ディスクアレイ装置(ファイバチャネルスイッチ/ハブ)間をケーブルで接続してください。

3. SCSI/FCドライバインストール

ホストアダプタに対応するドライバをインストールします。

[Windows NTの場合]

『コントロールパネル』->『SCSIアダプタ』の順に選択してください。インストールする"ドライバ"を選択し『追加{A}』をクリックします。

[Windows(Windows NTを除く)の場合]

『コントロールパネル』->『システム』->『デバイスマネージャ』->『SCSIとRAIDコントローラ』の順に選択してください。該当するSCSIを選択した状態で右クリックし、『プロパティ』->『ドライバ』->『ドライバの更新』の順に選択してください。

ドライバのインストール媒体は、ホストアダプタの種類により、Windows のCD-ROMあるいはアダプタカードに添付されているフロッピーディスクとなります。

4. ファブリック環境の設定

ファブリック接続環境では、専用の環境定義を行う必要があります。詳細な設定方法については、ファイバチャネルカードやファイバチャネルスイッチに添付されている説明書を参照してください。

5. システムの再起動


   システムの再起動後、システムは接続されているディスクアレイを認識します。

6. デバイス構成定義の確認

[Windows NTの場合]

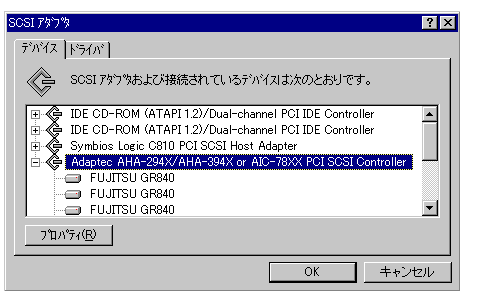

『コントロールパネル』->『SCSIアダプタ』で、デバイス構成定義を確認することができます。




[Windows(Windows NTを除く)の場合]

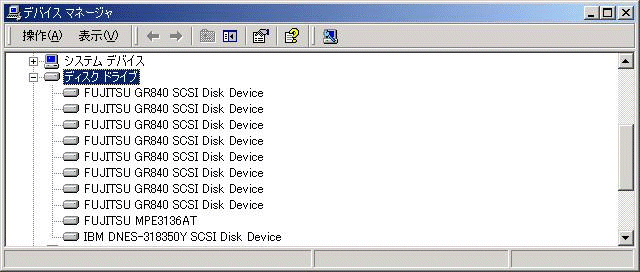

『コントロールパネル』->『システム』->『デバイスマネージャ』->『ディスクドライブ』でデバイス構成定義を確認することができます。



7. 管理ツールの起動

[Windows NTの場合]

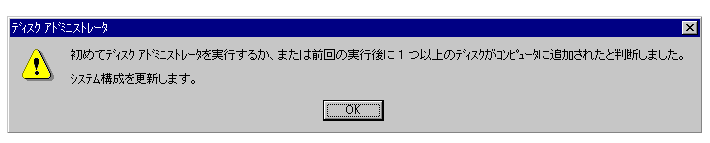

ディスクアドミニストレータの起動

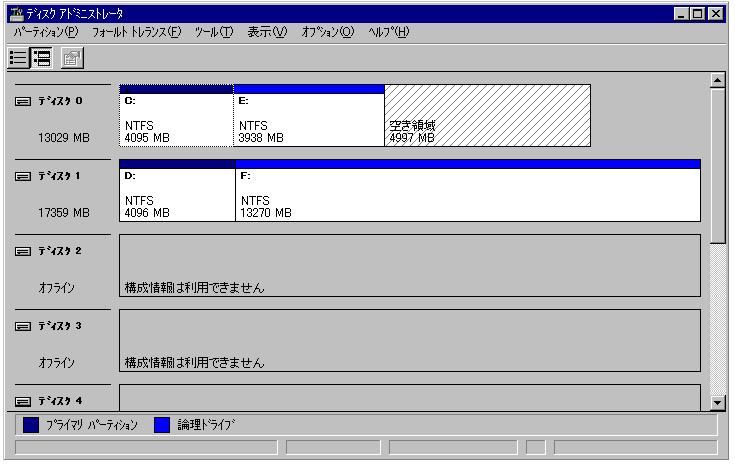

『プログラム』->『管理ツール(共通)』->『ディスクアドミニストレータ』で、Windows NTサーバにディスクドライブの認識をさせます。

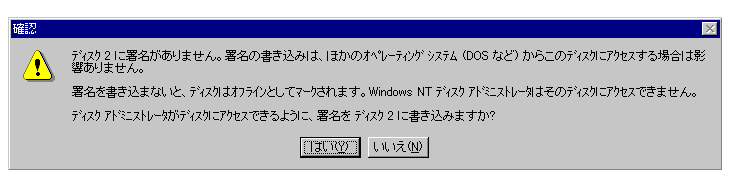

この時、ディスクに対する署名要求がされますがすべて"いいえ(N)"で返答してください。







誤って、署名要求に"はい(Y)"を返答すると、UNIXサーバで設定した情報が壊されディスクに対してアクセスすることができなくなります。



[Windows 2000/Windows Server 2003/Windows Server 2003 (Itanium) の場合]

ディスク管理ツールの起動

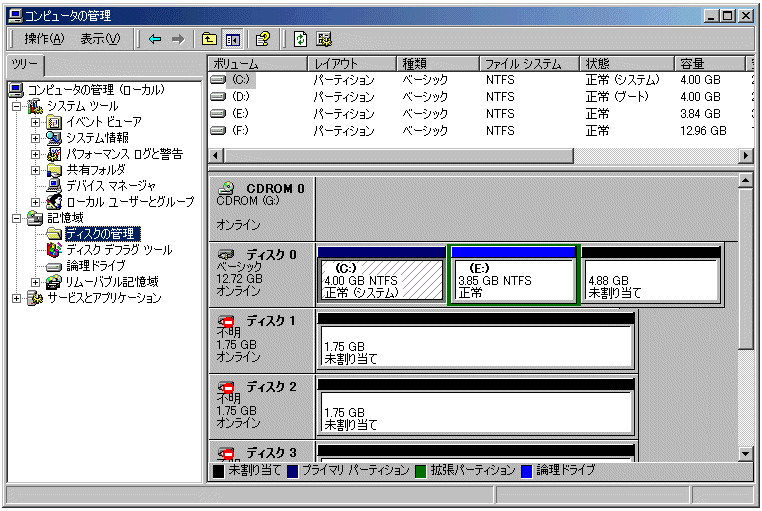

『管理ツール』->『コンピュータの管理』を選択し、『ディスクの管理』を起動します。

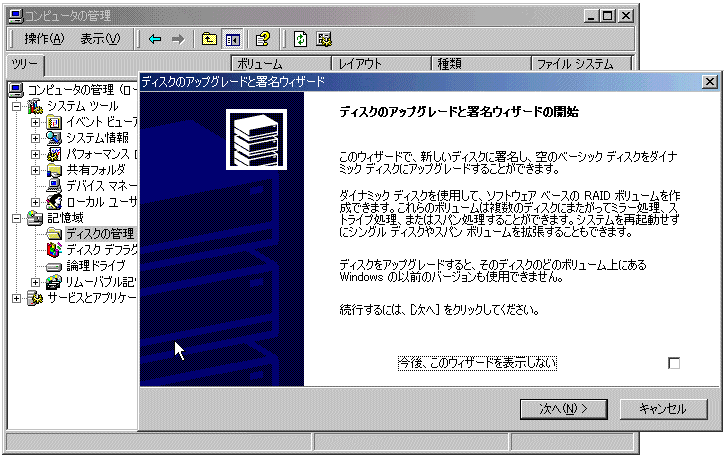

『ディスクのアップグレードと署名ウィザード』が表示されたら、"次へ(N)"を返答します。

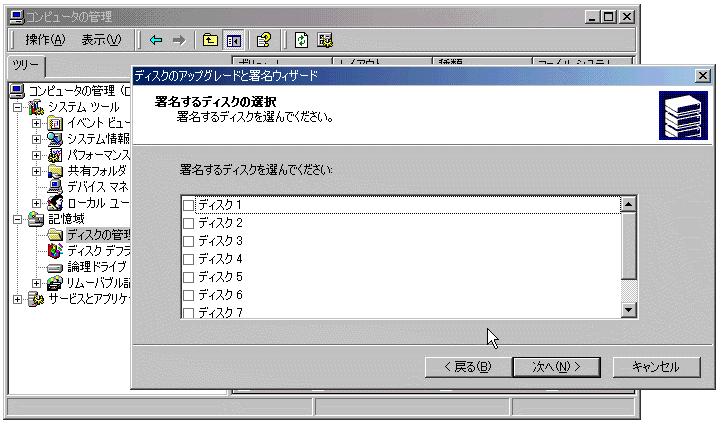

『署名するディスクの選択』画面が出力されますが、すべてのディスクに対しチェックをしないで"次へ(N)"を返答します。

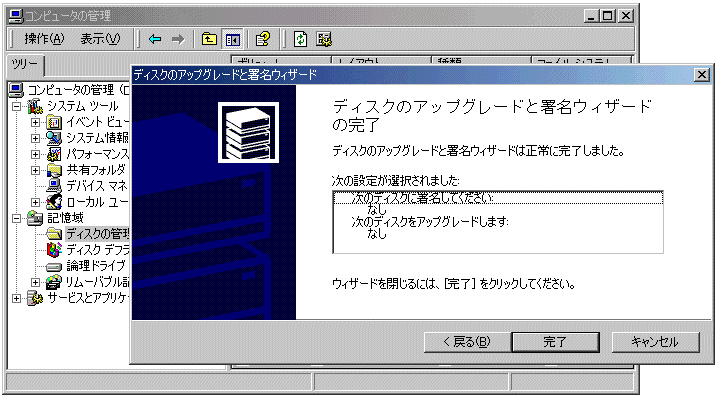

『ディスクのアップグレードと署名ウィザードの完了』画面が以下のように表示され"完了"を返答します。





[Windows Server 2008/Windows Server 2008 (Itanium) の場合]

ディスク管理ツールの起動

『管理ツール』->『コンピュータの管理』を選択し、『ディスクの管理』を起動します。

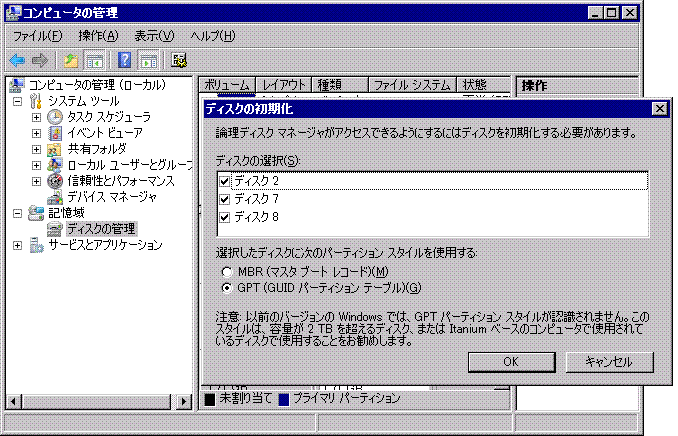

『ディスクの初期化』が表示された場合は、"キャンセル"を返答します。

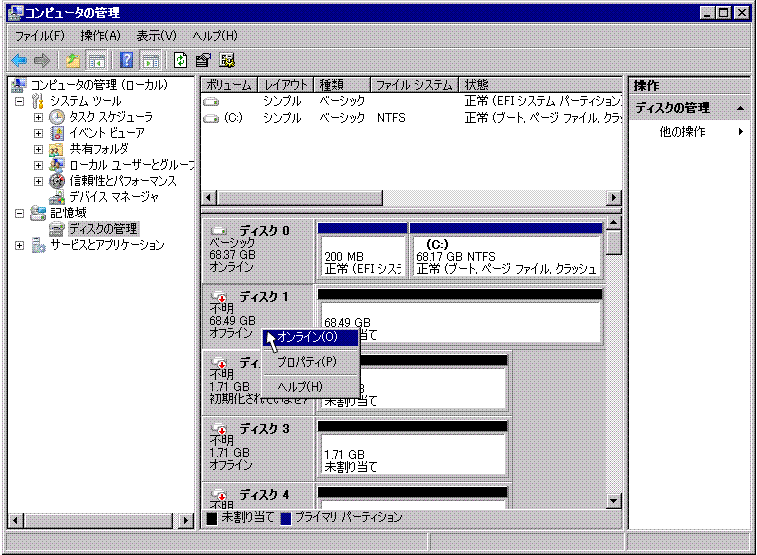

『ディスクの管理』画面でデータ転送用ボリュームをオンラインに変更します。

以上で、ディスクアレイ装置の接続が完了します。
