Systemwalker Centric Manager 使用手引書 リモート操作機能編 Connect管理者ガイド - UNIX/Windows(R)共通 -

6.1.3 Connect管理

スタートメニューから[Live Help]-[Connect管理]を選んで、Connect管理を起動してください。

Connect管理ダイアログには「統計情報」「センター」「認証」の3つのモードがあります。

■各モード共通の機能

各モードで共通のメニューを以下に示します。これらの各メニューについてそれぞれ説明します。

[各モード共通のメニュー]

ディスパッチャー	表示	[モード別]	ヘルプ
接続	認証		目次
切断	センター		バージョン情報
終了	統計
履歴リスト	最新の情報に更新

◆[ディスパッチャー] メニュー

Connect管理は、起動直後は Connectディスパッチャーと接続していないため、管理操作メニューがグレイアウトされており、操作できません。本メニューは、Connectディスパッチャーとの接続操作を行うためのコマンドになります。

◇[ディスパッチャー]−[接続]

以下のようなダイアログが表示されます。ConnectディスパッチャーのIPアドレスかもしくはホスト名(注)を指定して、[OK]を押して接続してください。

注) Connectディスパッチャーと同じサーバ上で Connect管理を起動している場合は、ホスト名として「localhost」と指定しても接続できます。

◇[ディスパッチャー]−[切断]

Connectディスパッチャーとの接続を切断します。

◇[ディスパッチャー]−[終了]

Connectディスパッチャーを終了します。

◇[ディスパッチャー]−[履歴リスト]

過去の接続履歴が3件まで保存されています。この履歴から選択することで、ワンクリックで再接続できます。

◆[表示] メニュー

Connect管理には3つの管理モードがあります。本メニューは管理モードの切り替え操作を行うためのコマンドになります。

◇[表示]−[認証]

管理モードを[認証]モードに切り替えます。

◇[表示]−[センター]

管理モードを[センター]モードに切り替えます。

◇[表示]−[統計]

管理モードを[統計情報]モードに切り替えます。

◇[表示]−[最新の情報に更新]

統計情報の表示内容を更新します。

◆[ヘルプ] メニュー

本メニューは、Connect管理のヘルプやバージョン情報を参照するためのコマンドになります。

◇[ヘルプ]−[目次]

Connect管理のヘルプを表示します。

◇[ヘルプ]−[バージョン情報]

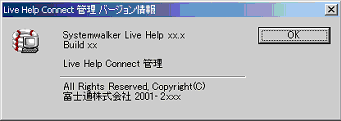

Connect管理のバージョン情報を表示します。

■[統計情報]モード

セッションに関連する統計情報表示モードです。このモードで利用できるメニューを図 6_1 に示します。これらの各メニューについてそれぞれ説明します。また、“図6-1 [統計情報] ダイアログ”に表示されている各項目の説明を表 6_6 に示します。

[図6-2 [統計情報]モード・メニュー]

ディスパッチャー	表示	ロギング	ヘルプ
接続	認証	ログファイル管理	目次
切断	センター		バージョン情報
終了	統計
履歴リスト	最新の情報に更新

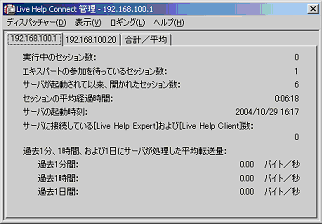

[図6-3 [統計情報] ダイアログ]

[表 6_6 統計情報]

項目		説明
実行中のセッション数		現在実行中の全セッション数
エキスパートの参加を待っているセッション数		現在セッションを開いて、接続待ち状態にある Expert および Client の数
サーバが起動されて以来、開かれたセッション数		現在までにこの Connectサーバで開かれたセッション数
セッションの平均経過時間		現在までのセッションの平均接続時間
サーバの起動時刻		Connectサーバが起動してからの経過時間
サーバに接続している[Live Help Expert]および[Live Help Client]数		現在 Connectサーバに接続している Expert および Client の数
過去1分、1時間、および1日にサーバが処理した平均転送量	過去1分間	過去1分間に Connectサーバが処理した平均転送量(バイト/秒)
	過去1時間	過去1時間に Connectサーバが処理した平均転送量(バイト/秒)
	過去1日間	過去1日間に Connectサーバが処理した平均転送量(バイト/秒)

◆[ロギング] メニュー

本メニューはロギング設定操作を行うためのコマンドになります。

◇[ロギング]−[ログファイル管理]

以下のようなダイアログが表示されます。「セッション状況をロギング」にチェックを入れてから、「ログファイル作成周期」および「ログファイルの保存期間」を指定して[OK]を押してください。各項目の詳細は表 6_7 を参照してください。

[表 6_7 ロギングの設定項目]

項目		説明
セッション状況をロギング(チェックボックス)		ロギング設定の有効/無効。チェックすると有効になる。
ログファイル管理	ログファイル作成周期	指定された作成周期でログファイル切替。デフォルトは「毎月」。指定周期の午前0時に次のログファイルが作成される。
		指定可能周期	「毎日」、「毎週」、「毎月」単位で選択
	ログファイルの保存期間	指定された日数だけログファイルを保存。それ以上古いファイルは自動で削除。デフォルトは10日前のファイルまで保存。
		指定可能期間	0〜999日

■[センター]モード

セッションに関連するセンター登録情報表示モードです。このモードで利用できるメニューを図 6_3 に示します。これらの各メニューについてそれぞれ説明します。また、“図6-4 [センター] ダイアログ”に表示されているセンター・リストの項目の説明を表 6_8 に示します。

[図6-5 [センター]モード・メニュー]

ディスパッチャー	表示	センター	ツール	ヘルプ
接続	認証	追加	CCLファイル作成	目次
切断	センター	編集		バージョン情報
終了	統計	削除
履歴リスト	最新の情報に更新

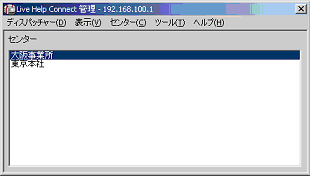

[図6-6 [センター] ダイアログ]

[表 6_8 センター・リスト]

項目	説明
センター名	サポートセンター名。Expert および Client の属するグループ名
	文字数上限	全角で20文字、半角で40文字以内
	個数上限	20,000個
	使用できない文字	, (半角カンマ)

◆[センター] メニュー

本メニューはサポートセンター設定操作を行うためのコマンドになります。

◇[センター]−[追加]

以下のダイアログが表示されます。新規追加する「センター名」を指定して[OK]を押してください。

◇[センター]−[編集]

以下のダイアログが表示されます。「センター名」を変更して[OK]を押してください。

◇[センター]−[削除]

選択されたサポートセンターを削除します。

◆[ツール] メニュー

本メニューはCCLファイル作成操作を行うためのコマンドになります。

◇[ツール]−[CCLファイル作成]

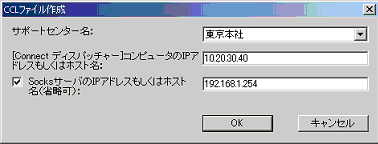

以下のようなダイアログが表示されます。サポートセンター名をドロップダウン・リストから一つ選択して、ConnectディスパッチャーのIPアドレスもしくはホスト名として、グローバルIPアドレスかフルドメインのホスト名を指定してください。SOCKS プロキシ経由で接続する場合は、「SocksサーバのIPアドレスもしくはホスト名」にチェックを入れて、SOCKSサーバのIPアドレスもしくはホスト名を指定してください。各項目の詳細は表 6_9 を参照してください。設定後[OK]を押すと、ファイルの保存ダイアログとなりますので、任意のフォルダに保存してください。デフォルトのファイル名は「SUPTCP.CCL」になります。

[表 6_9 CCLファイル作成項目]

項目	説明
サポートセンター名	サポートセンター名。Expert および Client の属するグループ名
[Connect ディスパッチャー]コンピュータのIPアドレスもしくはホスト名	Expert および Client から(SOCKS プロキシ経由の場合は SOCKS プロキシ・サーバから) Connectディスパッチャーに接続するための、IPアドレスおよびホスト名。
SocksサーバのIPアドレスもしくはホスト名(省略可)	チェックすると有効になる。 Expert および Client から SOCKS プロキシ経由で Connectディスパッチャーに接続する場合の、SOCKS プロキシ・サーバのIPアドレスおよびホスト名。

■[認証]モード

セッションに関連する認証登録情報表示モードです。このモードで利用できるメニューを図 6_5 に示します。これらの各メニューについてそれぞれ説明します。また、“図6-7 [認証] ダイアログ”に表示されている認証リストの各項目の説明を表 6_10 に示します。

[図6-8 [認証]モード・メニュー]

ディスパッチャー	表示	認証	ヘルプ
接続	認証	追加	目次
切断	センター	編集	バージョン情報
終了	統計	削除
履歴リスト	最新の情報に更新

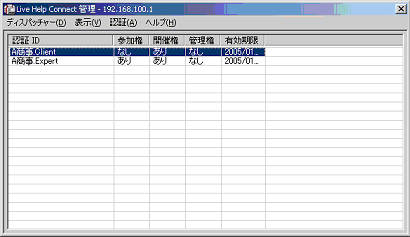

[図6-9 [認証] ダイアログ]

[表 6_10 認証リスト]

項目	説明
認証ID	認証データの識別子。セッション権と有効期限は、認証ID毎に設定できる。認証IDは「主ID.副ID」の形式となっている。
	文字数上限	主IDと副IDを合わせて、全角で59文字、半角で118文字以内
	個数上限	20,000個
	使用できない文字	\ (半角円マーク) / (半角スラッシュ) : (半角コロン) * (半角アスタリスク) ? (半角クエスチョンマーク) " (半角ダブルクォーテーション) < (半角小なり) > (半角大なり) | (半角パイプライン)
参加権	開かれているセッションに「参加」する権限の「あり」「なし」。
開催権	セッションを「開く」権限の「あり」「なし」。
管理権	Connectディスパッチャーを「管理する」権限の「あり」「なし」。
有効期限	認証IDに対する有効期限。有効期限が過ぎると、その認証IDは無効になる。
	指定可能期限	2036年12月31日まで指定可能

認証リスト上で認証を選択して右クリックすると、表 6_11 に示す保存用メニューが表示されます。任意のフォルダに保存してください。

[表 6_11 認証の保存]

項目	説明
Client 配布用に認証ファイルを保存する	Client 用認証ファイル作成。ファイル名は「CLIENTCR.DAT」。
Expert 配布用に認証ファイルを保存する	Expert 用認証ファイル作成。ファイル名は「EXPERTCR.DAT」。

◆[認証] メニュー

本メニューは認証設定操作を行うためのコマンドになります。

◇[認証]−[追加]

以下のダイアログが表示されます。認証ID(主IDおよび副ID)、セッション権および有効期限を設定して[OK]を押してください。

◇[認証]−[編集]

以下のダイアログが表示されます。セッション権および有効期限を変更して[OK]を押してください。

◇[認証]−[削除]

選択された認証を削除します。

[表 6_12 認証の設定]

設定項目		概要
認証ID	主ID	認証の主識別子。
	副ID	認証の副識別子。
	認証ID	「主ID.副ID」の形式で表現される、認証データの識別子。
セッション権(チェックボックス)	参加権	開かれているセッションに「参加」する権限。主に Expert 用の権限。
	開催権	セッションを「開く」権限。主に Client 用の権限。
	管理権	Connectディスパッチャーを「管理する」権限。参加権および開催権とは排他で選択。
有効期限	最終有効日	認証IDに対する有効期限。有効期限が過ぎると、その認証IDは無効になる。
