MessageQueueDirector説明書

4.2.1 サーバ間の非同期メッセージ通信

　イベントチャネル連携サービスを利用することにより、他サーバ(Windowsサーバ、UNIXサーバ、Linuxサーバ、またはグローバルサーバ)上の非同期メッセージ基盤を使用するアプリケーションとの間でサーバ間の非同期通信を実現できます。アプリケーションは、アプリケーションが使用する非同期メッセージ基盤のAPIを利用したメッセージ操作を行うだけで、サーバ間のメッセージの転送を意識することなく、他サーバ上の異なるキューを論理的な一つのキューとして処理することができます。

　イベントチャネル連携サービスを利用した、サーバ間の非同期通信のモデルを図1.2に示します。

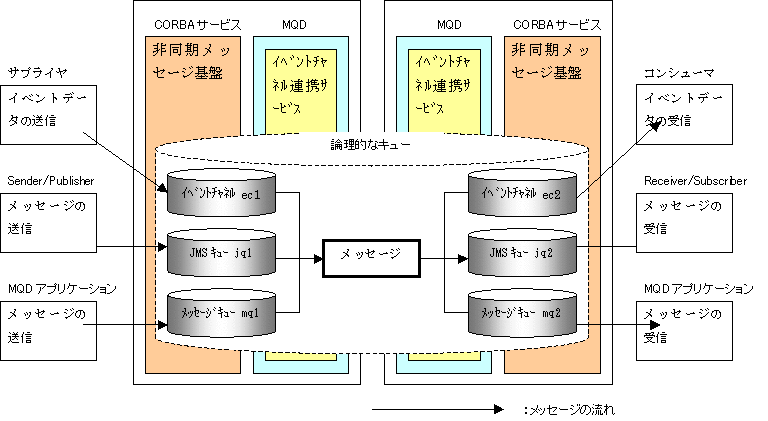

[図1.2 サーバ間の非同期通信のモデル]

[図の説明]
　1) 送信アプリケーションは、当該アプリケーションが使用する非同期メッセージ基盤のAPIを使用してメッセージをキュー(ec1,jq1またはmq1)に送信します。
　2) イベントチャネル連携サービスは、送信側のキュー(ec1,jq1またはmq1)に対応する受信側のキュー(ec2,jq2またはmq2)にメッセージを転送します。
　3) 受信アプリケーションは、当該アプリケーションが使用する非同期メッセージ基盤のAPIを使用してメッセージをキュー(ec2,jq2またはmq2)から受信します。

---

4.2.1.1 メッセージ通信可能な非同期メッセージ基盤の組み合わせ

4.2.1.2 メッセージ通信可能な送信キューと受信キューの組み合わせ

4.2.1.3 イベントチャネル連携サービスの用語と通信相手の識別

4.2.1.4 メッセージ送信

4.2.1.5 メッセージ受信

4.2.1.6 相手サーバとの通信方法
