MessageQueueDirector説明書

11.3.3.2 サービス定義の記述例

1:1型の通信モデル

　送信側サーバのCHANNELセクションに対して、受信側サーバのRCHANNELセクションが1:1に対応するようにサービス定義を指定します。RCHANNELセクションのrecvnumキーワードは指定しません。

　図11.28に1:1型の通信モデルの定義イメージを示します。

[図11.28 1:1型の通信モデル]

送信側サーバの定義

[CHANNEL]
sndname       = 送信キュー名 S1
rcvname       = 相手サーバの受信キュー名 R1

[CHANNEL]
sndname       = 送信キュー名 S2
rcvname       = 相手サーバの受信キュー名 R2

　

受信側サーバの定義

[RCHANNEL]
rcvname       = 自サーバの受信キュー名 R1

[RCHANNEL]
rcvname       = 自サーバの受信キュー名 R2

配信型の通信モデル

　送信側サーバでは、sndnameキーワードが同じ値の複数のCHANNELセクションを作成します。受信側サーバでは、CHANNELセクションのrcvnameキーワードに対応する複数のRCHANNELセクションを作成します。RCHANNELセクションのrecvnumキーワードは指定しません。

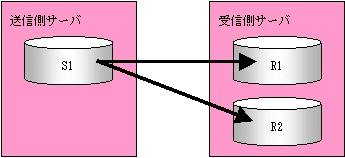

　図11.29に配信型の通信モデルの定義イメージを示します。

[図11.29 配信型の通信モデル]

送信側サーバの定義

[CHANNEL]
sndname       = 送信キュー名 S1
rcvname       = 相手サーバの受信キュー名 R1

[CHANNEL]
sndname       = 送信キュー名 S1
rcvname       = 相手サーバの受信キュー名 R2

　

受信側サーバの定義

[RCHANNEL]
rcvname       = 自サーバの受信キュー名 R1

[RCHANNEL]
rcvname       = 自サーバの受信キュー名 R2

集信型の通信モデル

　送信側サーバではrcvnameキーワードとserverキーワードの値の組み合わせが同じ複数のCHANNELセクションを作成します。受信側サーバでは、CHANNELセクションのrcvnameキーワードに対応する一つのRCHANNELセクションを作成します。RCHANNELセクションのrecvnumキーワードには、対応するCHANNELセクションの数を指定します。

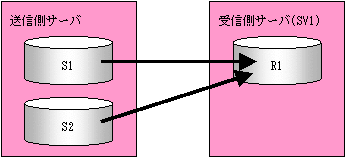

　図11.30に集信型の通信モデルの定義イメージを示します。

[図11.30 集信型の通信モデル]

送信側サーバの定義

[CHANNEL]
sndname       = 送信キュー名 S1
rcvname       = 相手サーバの受信キュー名 R1
server        = 送信先MQDサーバ識別子 SV1

[CHANNEL]
sndname       = 送信キュー名 S2
rcvname       = 相手サーバの受信キュー名 R1
server        = 送信先MQDサーバ識別子 SV1

　

受信側サーバの定義

[MNGR]
systemid      = MQDサーバ識別子 SV1

[RCHANNEL]
rcvname       = 自サーバの受信キュー名 R1
recvnum       = 2  (この受信定義に送信してくるCHNNELセクション数)

中継型の通信モデル

　メッセージを中継するサーバで、RCHANNELセクションのrcvnameキーワードと同じ値のsndnameキーワードを指定したCHANNELセクションを作成します。

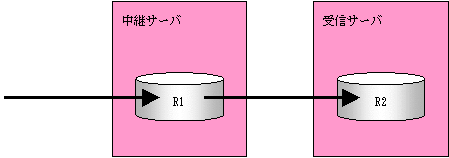

　図11.31に中継型の通信モデルの定義イメージを示します。

[図11.31 中継型の通信モデル]

中継サーバ

[CHANNEL]
sndname       = 送信キュー名 R1
rcvname       = 相手サーバの受信キュー名 R2

[RCHANNEL]
rcvname       = 自サーバの受信キュー名 R1

記述例

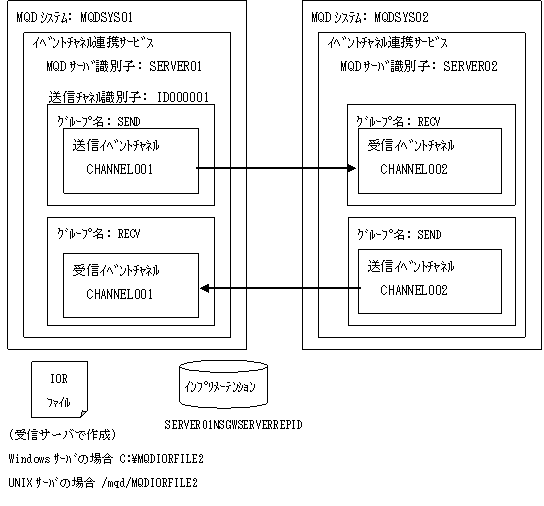

　イベントチャネル連携サービスの接続例を図11.32に示します。また、接続例の送信サーバに対応するサービス定義の記述例を図11.33に示します。

[図11.32 イベントチャネル連携サービスの接続例]

[図11.33 サービス定義の記述例]


    [MNGR]                                # 基本情報
      sproc      = 1                      # メッセージ送信指定
      rproc      = 1                      # メッセージ受信指定
      systemid   = SERVER01               # MQDサーバ識別子
      repository = SERVER01NSGWSERVERREPID# インプリメンテーションリポジトリID
      errorretry = 1                      # エラーリトライ回数
    [SERVER]                              # 送信先MQDサーバ情報
      name       = SERVER02               # 送信先MQDサーバ識別子
      iorfile    = C:\MQDIORFILE2         # 送信先イベントチャネル連携サービスのIORファイル名
    [CHANNEL]                             # 送信キュー
      channelid  = ID000001               # 送信チャネル識別子
      sndname    = SEND::CHANNEL001       # 送信キュー名
      rcvname    = RECV::CHANNEL002       # 受信キュー名
      evttype    = structured             # イベント形式
      server     = SERVER02               # 送信先MQDサーバ識別子
      packmsg_cnt   = 10                  # パッキング数
      packmsg_wtime = 1                   # 最大遅延時間
    [RCHANNEL]                            # 受信キュー
      rcvname    = RECV::CHANNEL001       # 受信キュー名
      recvnum    = 1                      # 集信数


    [MNGR]                                # 基本情報
      sproc      = 1                      # メッセージ送信指定
      rproc      = 1                      # メッセージ受信指定
      systemid   = SERVER01               # MQDサーバ識別子
      repository = SERVER01NSGWSERVERREPID# インプリメンテーションリポジトリID
      errorretry = 1                      # エラーリトライ回数
    [SERVER]                              # 通信パス情報
      name       = SERVER02               # 送信先MQDサーバ識別子
      iorfile    = /mqd/mqdiorfile2       # 送信先イベントチャネル連携サービスのIORファイル名
    [CHANNEL]                             # 送信キュー
      channelid  = ID000001               # 送信チャネル識別子
      sndname    = SEND::CHANNEL001       # 送信キュー名
      rcvname    = RECV::CHANNEL002       # 受信キュー名
      evttype    = structured             # イベント形式
      server     = SERVER02               # 送信先MQDサーバ識別子
      packmsg_cnt   = 10                  # パッキング数
      packmsg_wtime = 1                   # 最大遅延時間
    [RCHANNEL]                            # 受信キュー
      rcvname    = RECV::CHANNEL001       # 受信キュー名
      recvnum    = 1                      # 集信数
