MessageQueueDirector説明書

11.2.1.1 メッセージ通信可能な非同期メッセージ基盤の組み合わせ

　イベントチャネル連携サービスでは、メッセージの送信側とメッセージの受信側の非同期メッセージ基盤が同一の場合や異なる場合でもメッセージ通信を行うことができます。

　メッセージ通信可能な非同期メッセージ基盤の組み合わせを表11.2に示します。

[表11.2 メッセージ通信可能な非同期メッセージ基盤の組み合わせ]

送信側の非同期メッセージ基盤 (注1.)	受信側の非同期メッセージ基盤 (注1.)
	ノーティフィケーションサービス	JMS	MQD (注2.)	グローバルサーバのMQD
ノーティフィケーションサービス	○	○	○	○
JMS	○	○	○	○ (注3.)
MQD (注2.)	○	○	○	○
グローバルサーバのMQD	○	○ (注3.)	○	○ (注4.)

○: 通信可能

1. イベントサービスを使用することはできません。
2. Linuxおよび Windows Server 2003 for Itanium-based Systems では使用できません。
3. 通信可能なグローバルサーバのバージョンは以下となります。
   ［MSP］の場合
   − OS IV/MSP INTERSTAGE/MessageQueueDirector V20L10 D04061 以降
   − OS IV/MSP INTERSTAGE/AIMApplicationDirector V20L10 D04061 以降
   − OS IV/MSP Interstage AIMApplicationDirector V30L10 以降
   ［XSP］の場合
   − OS IV/XSP INTERSTAGE/MessageQueueDirector V20L10 D04071 以降
   − OS IV/XSP INTERSTAGE/AIMApplicationDirector V20L10 D04071 以降
   − OS IV/XSP Interstage AIMApplicationDirector V30L10 以降
4. 本製品の機能範囲外です。

同一非同期メッセージ基盤間のメッセージ通信

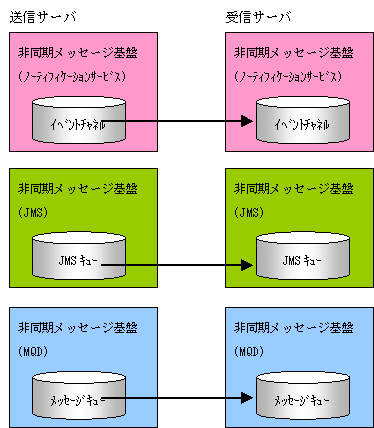

　同一非同期メッセージ基盤間のメッセージ通信とは、メッセージを送信するサーバと受信するサーバが使用する非同期メッセージ基盤が同一の場合のメッセージ通信モデルです。同一非同期メッセージ基盤間のメッセージ通信モデルを図11.3に示します。

[図11.3 同一非同期メッセージ基盤のメッセージ通信]

異なる非同期メッセージ基盤間のメッセージ通信

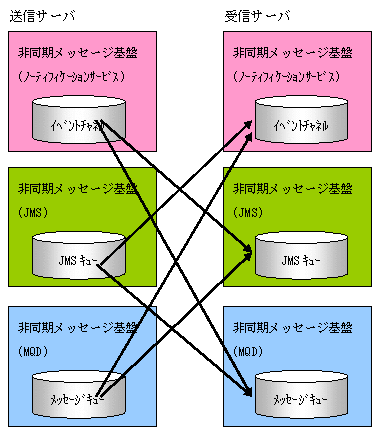

　異なる非同期メッセージ基盤間のメッセージ通信とは、メッセージを送信するサーバと受信するサーバが使用する非同期メッセージ基盤が異なる場合のメッセージ通信モデルです。異なる非同期メッセージ基盤間のメッセージ通信モデルを図11.4に示します。

[図11.4 異なる非同期メッセージ基盤間のメッセージ通信]

グローバルサーバとのメッセージ通信

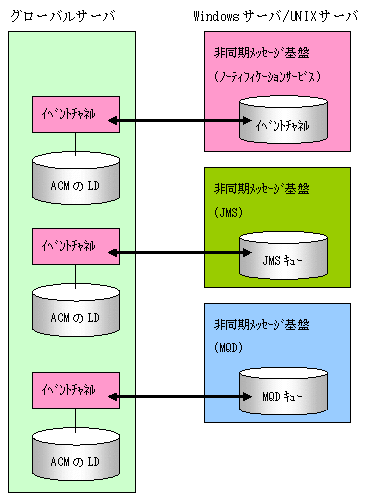

　グローバルサーバとのメッセージ通信モデルを、図11.5に示します。

[図11.5 グローバルサーバとのメッセージ通信]
