10.2.1 メッセージ交換

　ACM連携サービスを利用することにより、他サーバ(UNIXサーバ、Windowsサーバまたはグローバルサーバ)上のアプリケーションとの間で、サーバ間のメッセージ交換を実現できます。

　アプリケーションは、サーバ間のメッセージ転送を意識することなく、サーバ内の通信と同様にメッセージ交換を行うことができます。

　ACM連携サービスでのメッセージ交換のモデル(サーバ間)を図10.2に示します。

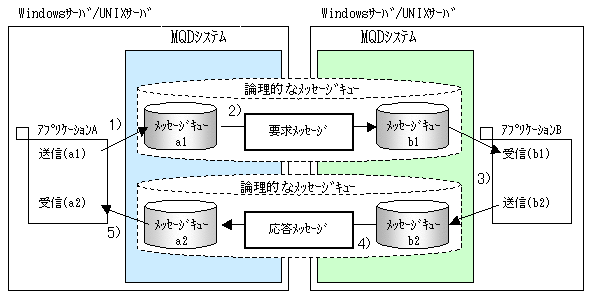

[図10.2 サーバ間のメッセージ交換のモデル]

1. 　アプリケーションAは要求メッセージをメッセージキューa1に送信します。
2. 　要求メッセージはメッセージキューa1に対応するメッセージキューb1にMQDによって転送されます。
3. 　アプリケーションBはメッセージキューb1から要求メッセージを受信し、応答メッセージをメッセージキューb2に送信します。
4. 　応答メッセージはメッセージキューb2に対応するメッセージキューa2にMQDによって転送されます。
5. 　最後に、アプリケーションAはメッセージキューa2から応答メッセージを受信することで要求／応答型のメッセージ交換が実現できます。

---

10.2.1.1 DPCF通信パスの確立

10.2.1.2 送信キューと受信キューの結合

10.2.1.3 メッセージ送信

10.2.1.4 メッセージ受信

10.2.1.5 メッセージヘッダ
