Symfoware Server Mirroring Controller セットアップガイド

1.1.1 システムの構成

DBミラーリングシステムのシステム構成を説明します。

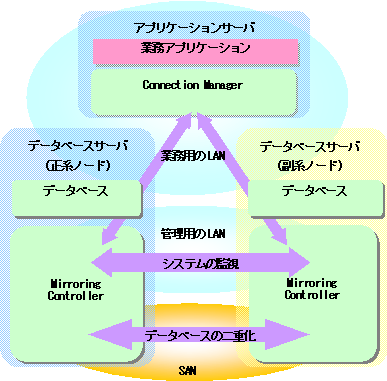

[図：DBミラーリングシステムの構成]

DBミラーリングシステムを構成するサーバは以下のとおりです。

[表：DBミラーリングシステムを構成するサーバ]

サーバの種類	台数	目的
アプリケーションサーバ	1以上	利用者業務を行う業務アプリケーションを配置するサーバです。
データベースサーバ	2	利用者業務で利用するデータベースを配置するサーバです。データベースを二重化するため2台のサーバで構成します。

DBミラーリングシステムが利用するネットワークは以下のとおりです。

[表：DBミラーリングシステムが利用するネットワーク]

ネットワークの種類	目的
業務用のLAN	業務を運用する際に利用する通常のローカルエリアネットワークです。 利用する目的は以下のとおりです。 業務アプリケーションとデータベースの接続用 Connection ManagerとMirroring Controllerの制御通信用
管理用のLAN	正系ノード、副系ノードのMirroring Controllerが状態監視や制御のために利用するローカルエリアネットワークです。 利用する目的は以下のとおりです。 システム状態の監視用 DBミラーリングシステムの制御通信用
SAN	データベースを二重化するために利用するストレージエリアネットワークです。 利用する目的は以下のとおりです。 RERUNログの送受信用 DBミラーリングシステムの制御通信用
