2.1.3 設定例

多階層で運用するための設定例を、“図:多階層構成での設定例”に示します。

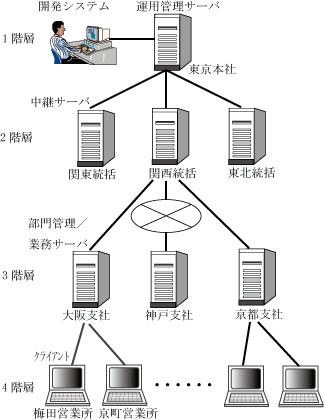

[図:多階層構成での設定例]

◆運用管理サーバ(東京本社)での設定例

• 配下のサーバ定義

  [資源配付]ウィンドウ:

  “図:多階層構成での設定例”に示す、すべてのサーバとクライアントを[対象システム]サブウィンドウの操作で定義します。

  資源配付の利用者コマンド:

  運用管理サーバ配下に直接接続される隣接サーバ(関東統括、関西統括、東北統括)を定義します。続けて隣接サーバ配下のサーバの定義を行います。

  drmsdfn -asys -kserv -nkansai -skansai

  drmsdfn -asys -kserv -noosaka −soosaka -H other -Dkansai

  ・・関西統括の定義例




• アップロード資源の中継抑止設定

  開発システムからアップロードされた資源を、配下の隣接サーバに自動中継しない設定を、運用管理サーバ(東京本社)のDRMS編集ファイルに記述する必要があります。

  DRMS編集ファイル

  autorelay=no

◆中継サーバ(関西統括)での設定例

• 配下の隣接サーバ定義

  中継サーバ配下に直接接続される隣接サーバ(大阪支社、神戸支社、京都支社)を定義します。隣接サーバ以外の定義は、行わないでください。

  drmsdfn -asys -kserv -noosaka −soosaka

  ・・大阪支社の定義例




• DRMSスケジュール情報ファイルの設定

  関西統括が配下の部門管理/業務サーバに資源を中継し、また自システムに対する資源適用を行う形態を想定します。この場合、関西統括は中継サーバと部門管理/業務サーバの両方の位置づけとなります。

  中継サーバ側として、メンテナンス版数の送信異常が発生した場合、即座に送信異常状況を運用管理サーバ(システム名:TOKYOU)に通知するための設定例を、以下に示します。

  また、部門管理/業務サーバ側として、メンテナンス版数の適用状況(正常、異常双方)を適用が完了したタイミングで即座に運用管理サーバ(システム名:TOKYOU)に通知するための設定例もあわせて、以下に示します。

  func=complete(send),type=quick,option="sysname(TOKYOU),rsc(rms),sts(abnormal),retry=10" ↓
  func=complete(apply),type=quick,option="sysname(TOKYOU),rsc(rms),sts(normal,abnormal),retry=10" ↓

  ↓： 改行

  運用管理サーバから受信したメンテナンス版数を、回線の性能を考慮して10分ごとに1Mずつ神戸支店(システム名:kobe)に分割送信して中継するための設定例を、以下に示します。

  func=serv_relay_pre(system),option="select(kobe),seglen=1,segtime=10" ↓

  ↓： 改行

◆部門管理/業務サーバ(大阪支社)での設定例

• DRMSスケジュール情報ファイルの設定

  部門管理/業務サーバ側で、メンテナンス版数の適用状況(正常、異常双方)を、適用が完了したタイミングで、即座に運用管理サーバ(システム名:TOKYOU)に通知するための設定例を、以下に示します。

  func=complete(apply),type=quick,option="sysname(TOKYOU),rsc(rms),sts(normal,abnormal),retry=10/2" ↓

  ↓： 改行
