Systemwalker Centric Manager LAN二重化運用管理ガイド - UNIX共通 -

2.1 管理対象

Systemwalker Centric Managerでは、以下の運用形態を管理します。

• NIC切替方式
• 高速切替方式

■NIC切替方式

Systemwalker Centric Manager の業務サーバで、PRIMECLUSTER GLSをNIC切替方式で使用した場合のサポート形態を以下に示します。

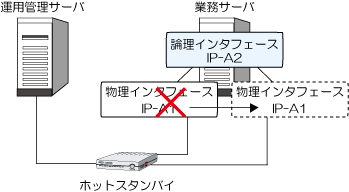

NIC切替時の特徴を、以下に示します。

• サブネットに依存しません。
• ルータ、ハブ、LANカードの二重化が必要です。
• 数十秒で切り替えることができます。
• クライアント-サーバ間のLAN二重化をルータのホットスタンバイ機能と合わせて実現することができます。

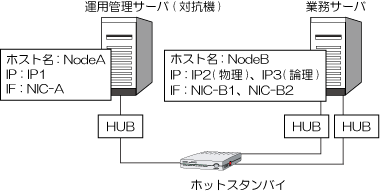

非クラスタシステムでNIC切替運用する場合の運用モデル

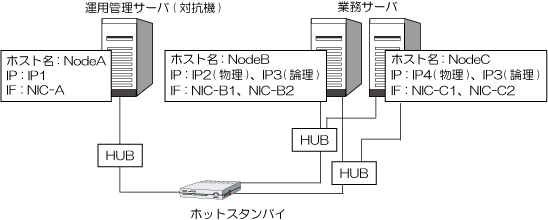

クラスタシステムでNIC切替運用する場合の運用モデル

Systemwalker Centric Managerが動作する引継ぎ方式は、論理IPアドレス引継ぎです。物理IPアドレス引継ぎI、物理IPアドレス引継ぎIIを選択した場合、動作しません。

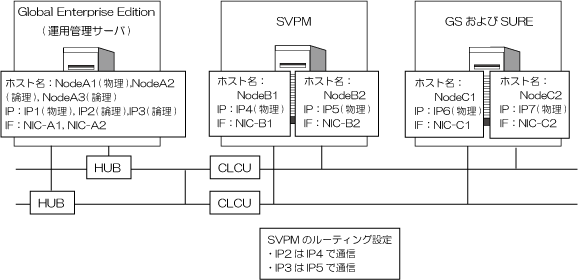

◆Global Enterprise Edition(運用管理サーバ)をNIC切替(論理IP引継ぎ)運用し、通信経路を二重化したSVPMと連携する場合の運用モデル

注意事項

• 論理IP引継ぎ機能を使用します。この際、論理IPアドレスを2つ用意し、SVPMの各インタフェースからそれぞれの論理IPアドレスと通信できるように設定してください。
• ハードウェア情報定義ファイルの作成(hardctlsetコマンド)は、SVPMのすべてのインタフェースと正常に通信できる状態で行ってください。
• PRIMECLUSTER GLSのユーザコマンド実行機能へ以下の処理を登録してください。

  [Solaris7の場合]

  論理インタフェース活性後に 物理インタフェースの再起動処理を登録します。

  [Solaris8以降の場合]

  論理インタフェース活性後に 物理インタフェースを"deprecated"にする処理を登録します。

ユーザコマンド実行機能への登録例

ユーザコマンド実行機能のスクリプトファイルを編集し、インタフェース活性後の処理に下記コマンドを追加します。

論理インタフェースごとにスクリプトファイルが存在しますので、同一の設定を行ってください。

[物理インタフェースを再起動する場合]

/sbin/ifconfig ${INTERFACE} down
/sbin/ifconfig ${INTERFACE} up

※${INTERFACE}には物理インタフェース名が入ります。

[物理インタフェースを"deprecated"にする場合]

/sbin/ifconfig ${INTERFACE} deprecated

※${INTERFACE}には物理インタフェース名が入ります。

登録方法の詳細は PRIMECLUSTER Global Link Services 説明書 (伝送路二重化機能編)を参照してください。

■高速切替方式

Systemwalker Centric Manager の業務サーバで、PRIMECLUSTER GLSを高速切替方式で使用した場合の特徴、およびサポート形態を以下に示します。

• 同一サブネット内であっても、対抗側もPRIMECLUSTER GLSが必要になります。
• LANカードを二重化する必要があります。
• 瞬時に切り替えが可能です。
• バックエンドのアプリケーションサーバとデータベースサーバ間の二重化に適しています。

Global Enterprise Edition(運用管理サーバ)とGSおよびSURE間の通信において高速切替方式を使用することはできません。

◆非クラスタシステムでの運用モデル

◆クラスタシステムでの運用モデル

業務サーバ自身のIPアドレスの定義

クラスタシステムで高速切替運用する場合、以下の操作により、業務サーバに業務サーバ自身のIPアドレスを定義します。

1. 業務サーバの自IPアドレスを定義します。

   以下のコマンドを実行し、業務サーバの通信用IPアドレスを定義します。opasetip(通信用IPアドレス定義コマンド)の詳細については、"Systemwalker Centric Manager リファレンスマニュアル"を参照してください。

   /opt/systemwalker/bin/opasetip -n 送信先ホスト名 -i 仮想インタフェースのIPアドレス（注１）




   注１）引継ぎ仮想インタフェースのIPアドレスではなく、仮想インタフェースのIPアドレスを指定します。

2. Systemwalker Centric Manager を再起動します。

   以下のコマンドを実行します。

   /opt/systemwalker/bin/pcentricmgr
   /opt/systemwalker/bin/scentricmgr

例

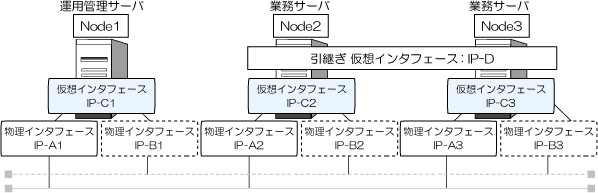

クラスタシステムで高速切替運用する場合の運用モデルの例を以下に示します。

IPアドレスをそれぞれ以下のとおりに設定します。

インタフェース	IPアドレス
IP-A1	10.10.10.1
IP-B1	10.10.20.1
IP-C1	10.10.30.1
IP-A2	10.10.10.2
IP-B2	10.10.20.2
IP-C2	10.10.30.2
IP-A3	10.10.10.3
IP-B3	10.10.20.3
IP-C3	10.10.30.3
IP-D	10.10.30.10

Node2(運用系)のファイル名

/opt/systemwalker/bin/opasetip -n 10.10.30.1 -i 10.10.30.2

Node3(待機系)のファイル名

/opt/systemwalker/bin/opasetip -n 10.10.30.1 -i 10.10.30.3
