PRIMECLUSTER Global Disk Services 説明書 4.2 (Linux版）

5.3.1.2 プロキシオブジェクトの構成確認

[表示]:[詳細表示切替え] メニューで [プロキシオブジェクト] が選択されている場合、下記の範囲ごとにプロキシオブジェクトの構成を確認することができます。

• ノード内のプロキシオブジェクト構成


• クラス内のプロキシオブジェクト構成


• グループに関連するプロキシオブジェクト構成


• シングルディスク内のプロキシオブジェクト構成


• ボリュームに関連するプロキシオブジェクトの構成



■ノード内のプロキシオブジェクト構成

GDS 構成ツリーフィールドで、ノードのアイコンをクリックすると、指定したノード内のすべてのプロキシグループとプロキシボリュームが表示されます。

[図: メイン画面 (ノード選択時のプロキシオブジェクト表示)]



■クラス内のプロキシオブジェクト構成

GDS 構成ツリーフィールドで、クラスのアイコンをクリックすると、指定したクラス内のすべてのプロキシグループとプロキシボリュームが表示されます。

[図: メイン画面 (クラス選択時のプロキシオブジェクト表示)]



■グループに関連するプロキシオブジェクト構成

GDS 構成ツリーフィールドで、グループのアイコンをクリックすると、以下の構成情報が表示されます。

• 指定したグループに関連付けられているすべてのマスタグループまたはプロキシグループ


• 指定したグループ内および関連付けられているプロキシグループ内のすべてのプロキシボリューム

[図: メイン画面 (グループ選択時のプロキシオブジェクト表示)]



■シングルディスク内のプロキシオブジェクト構成

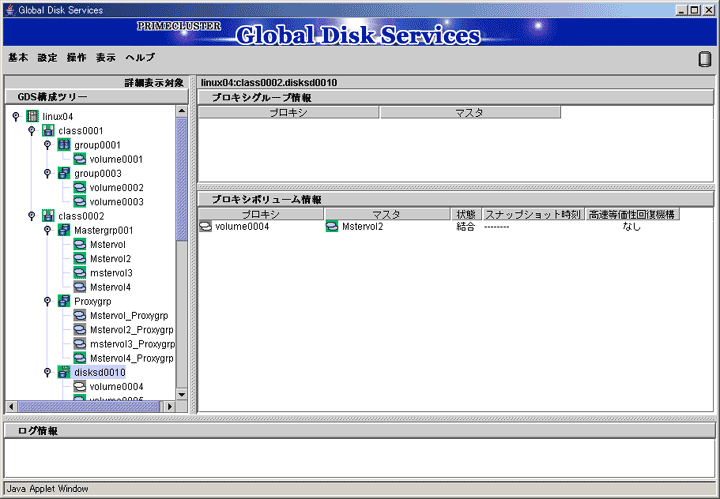

GDS 構成ツリーフィールドで、シングルディスクのアイコンをクリックすると、指定したシングルディスク内のすべてのプロキシボリュームが表示されます。

[図: メイン画面 (シングルディスク選択時のプロキシオブジェクト表示)]



■ボリュームに関連するプロキシオブジェクト構成

GDS 構成ツリーフィールドで、ボリュームのアイコンをクリックすると、以下の構成情報が表示されます。

• 指定したボリュームに関連付けられているすべてのマスタボリュームまたはプロキシボリューム


• 指定したボリューム内または関連付けられているボリューム内のすべてのスライス

[図: メイン画面 (ボリューム選択時のプロキシオブジェクト表示)]
