| 第4章 バックアップ運用 | > 4.4 事前準備 |
Storageサーバで、バックアップを行う前に、以下のデバイス運用種別を設定します。
バックアップを行いたいボリュームを業務ボリュームとして定義します。
バックアップボリュームを用意します。業務ボリュームと同じサイズのボリュームを運用に応じて以下の本数を用意し、バックアップボリュームとして定義します。
|
バックアップ運用 |
必要なバックアップボリュームの本数 |
|---|---|
|
スナップショット型高速バックアップ |
(保存世代数)本 |
|
同期型高速バックアップ |
(保存世代数+1)本 |

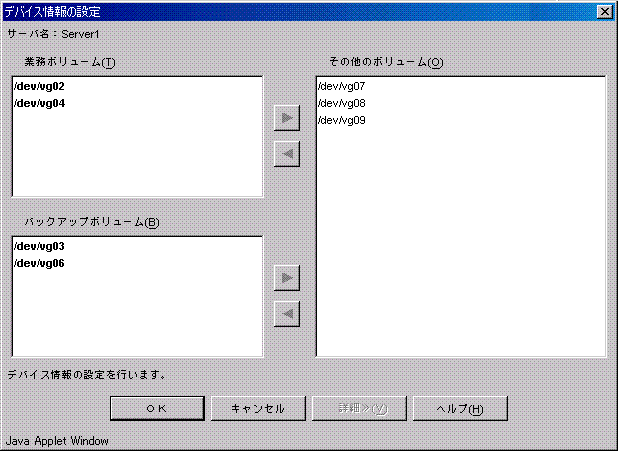

運用種別の設定は、サーバ一覧画面から実施する場合の例を説明します。サーバ一覧画面の右側リスト画面のStorageサーバを選択している状態で、[操作]メニューから[デバイス情報の設定]を選択すると、以下の設定画面が表示されます。
「その他のボリューム」欄に表示されているボリュームは、デバイス運用種別が設定されていません。以下の操作を行い、デバイス運用種別を設定します。
「業務ボリューム」として設定
対象とするボリュームを選択後、「業務ボリューム」側の[<]ボタンをクリックしてください。該当のボリュームが「業務ボリューム」欄に移動します。
「バックアップボリューム」として設定
対象とするボリュームを選択後、「バックアップボリューム」側の[<]ボタンをクリックしてください。該当のボリュームが「バックアップボリューム」欄に移動します。
すべてのボリュームの設定が完了した後、[OK]ボタンをクリックします。
なお、本設定は、デバイス情報設定コマンドでも実施する事ができます。
バックアップボリュームは、業務ボリュームとバイト単位まで同じサイズである必要があります。
業務ボリュームおよびバックアップボリュームのボリュームサイズをバイト単位まで表示して確認する手順は、以下のとおりです。
Webブラウザで、AdvancedCopy Managerの「サーバ一覧画面」を表示します。
「サーバ一覧画面」とは、WebブラウザでAdvancedCopy ManagerのURLを入力して起動し、ユーザ名／パスワードを入力すると最初に表示される画面です。詳細については、『ETERNUS SF AdvancedCopy Manager GUI使用手引書』の「初期画面」を参照してください。サーバ一覧画面の左側ツリー画面で、サイズを確認したいボリュームの含まれるサーバをダブルクリックします。
上記操作後、左側ツリー画面または右側リスト画面で、サイズを確認したいボリュームを選択(シングルクリック)します。
ボリュームを選択した状態で右クリックし、表示されたポップアップメニューの[プロパティ]を選択します。
[プロパティ]で表示されるサイズを確認します。
業務ボリュームにボリュームグループを使用する場合は、以下のように論理ディスクを作成する必要があります。
1つのボリュームグループに複数の物理ディスクを登録しないでください。
1つの論理ディスクが複数の物理ディスクから構成されないように論理ディスクを作成してください。
システムが格納されているディスクや、AdvancedCopy Managerがインストールされているディスクは、バックアップ対象またはバックアップボリュームとしないでください。
業務ボリュームやバックアップボリュームとして登録したディスクを変更する場合は、構成を変更する前に一旦業務ボリューム／バックアップボリュームの登録から削除し、構成変更後に再度Storageサーバ配下のデバイス情報の取り込みを行ってから、デバイス情報設定コマンドで登録し直す必要があります。
AdvancedCopy ManagerのWeb画面の操作は全てStorage管理サーバ上で動作します。Web画面の操作については、『ETERNUS SF AdvancedCopy Manager GUI使用手引書』を参照してください。
バックアップボリュームとして登録するボリュームグループは、本操作を行う前に、ボリュームグループに含まれる全ての論理ボリュームを手動でアンマウントしてください。
登録した内容は、以下の方法で確認する事ができます。
Web画面による確認
業務ボリュームの情報は、業務ボリューム一覧画面から、バックアップボリュームの情報は、バックアップボリューム一覧画面から参照することもできます。それぞれの画面の詳細については、『ETERNUS SF AdvancedCopy Manager GUI使用手引書』を参照してください。
コマンドによる確認
登録した業務ボリューム／バックアップボリュームの情報については、デバイス使用状況表示コマンドで参照することができます。
登録した内容をWeb画面またはコマンドで確認した場合、“Size”欄に表示される値は物理ディスクサイズです。ボリュームグループを登録した場合も、ボリュームグループを構成する物理ディスクサイズです。
|
