ETERNUS SF AdvancedCopy Manager GUI使用手引書 13.1 -Microsoft(R) Windows(R) 2000/Microsoft(R) Windows Sever(R) 2003-, -Solaris-, -HP-UX-, -Linux-, -AIX-

1.2 Webクライアントと画面構造

AdvancedCopy Managerは、分散ストレージの効率的な運用を目的とし、Webブラウザを使用してストレージを集中管理する製品です。同製品のWebクライアントで提供する管理機能は以下のとおりです。

• セキュリティ管理

• バックアップ管理

• レプリケーション管理

各管理画面は、AdvancedCopy Managerの初期画面から起動されます。初期画面では、Storage管理サーバおよびストレージ管理を行うためのStorageサーバの定義、デバイス情報の定義を行います。

AdvancedCopy Managerの画面構造を図1.1に示します。

[図1.1 AdvancedCopy Managerの画面構造]

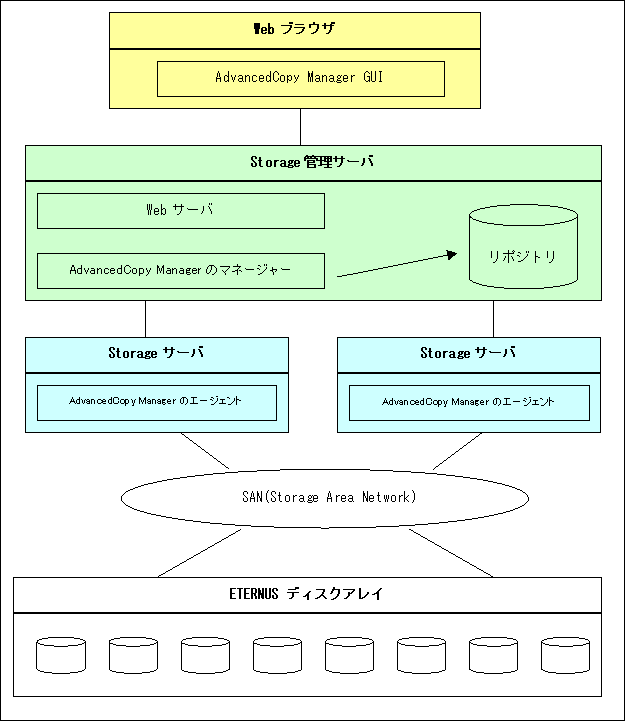

また、システム環境の構成例を図1.2に示します。

[図1.2 システム環境の構成例]

AdvancedCopy Managerの初期画面および各管理画面は、Webブラウザを介して実行されるアプレット形式となっています。そのため、クライアントには、Java Plug-inをインストールする必要があります。必要なJava Plug-inについては、「利用条件」を参照してください。インストールについては、「クライアントの設定」を参照してください。
