マシン管理説明書 2.6

3.2.13 AP-Netの設定とテスト

AP-Netの設定とテストの操作方法を説明します。

AP-Netの設定およびテストは、担当技術員が行います。

■オプションメニューの表示

操作

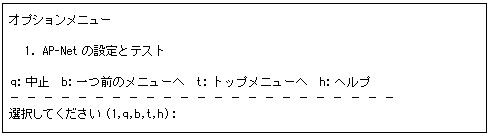

1. CUIメニューから「オプションメニュー」を選択します。

   オプションメニューが表示されます。



■AP-Netの設定

操作

1. オプションメニューから「AP-Netの設定とテスト」を選択します。

   AP-Netメニューが表示されます。（マシン管理メニューに含まれていません。）

2. メニューから以下の項目を選択します。
   • AP-Net基本ソフトウェアの版数が1.0.2の場合

     メニューから「Connection and test of AP-Net case」を選択します。

   • AP-Net基本ソフトウェアの版数が1.1の場合

     メニューから「Initial setup」を選択します。

3. メニューから「Initialize and test of AP-Net case」を選択します。
4. 以降、メニューに従って操作を行います。
5. 設定内容を確認します。

   誤りがある場合は、再度、設定の操作を行います。

■AP-Netの接続テスト

操作

1. オプションメニューから「AP-Netの設定とテスト」を選択します。

   AP-Netメニューが表示されます。（マシン管理メニューに含まれていません。）

2. メニューから以下の項目を選択します。
   • AP-Net基本ソフトウェアの版数が1.0.2の場合

     メニューから「Connection and test of AP-Net case」を選択します。

   • AP-Net基本ソフトウェアの版数が1.1の場合

     メニューから「Initial setup」を選択します。

3. メニューから「Connection test of MSC - RTC」を選択します。
4. 以降、メニューに従って操作を行います。

   AP-Netの接続テストが終了すると、「All tests ended (return)」と表示されます。
