5.3 HelloApcoordinatorの説明

ここでは、HelloApcoordinatorに基づいて、Apcoordinatorアプリケーションに必要な各種ファイルと動作の概要を説明します。

HelloApcoordinatorアプリケーションの各種ファイル

ここでは、HelloApcoordinatorアプリケーションの作成ウィザードによって作成されたファイルについて説明します。
HelloApcoordinatorアプリケーションでは、大きく分けて7種類のファイルが生成されます。これら7種類16ファイルの概要は次の表のとおりです。

ファイル種別	ファイル名	内容
制御ページ	main.jsp	Apcoordinatorアプリケーションでは、クライアントからのリクエストを制御ページが受け取ります。そのため、アプリケーション内には必ず一つ以上の制御ページが必要です。
ファクトリクラスの拡張	HelloFactory.java HelloApplication.java HelloSession.java	ファクトリクラスを拡張することで、セション管理機能やDB連携機能を使用することができます。詳しくはApcoordinator ユーザーズガイドをご覧ください。
データBean	HelloHeadBean.java HelloBodyBean.java	入出力ページとビジネスクラスの間のデータ受渡しを行うJavaBean形式のクラスです。
ビジネスクラス	HelloHandler.java	ビジネスロジックを記述するJavaのクラスです。
入出力ページ	helloHeadPage.jsp helloInputPage.jsp helloOutputPage.jsp helloError.jsp	入出力項目を持つJSPページを入出力ページと呼びます。一つの画面を複数の入出力ページで構成することができます。
関係定義ファイル	commands.map pages.map	Apcoordinatorでは、アプリケーション内でビジネスクラス名やJSPファイル名を直接指定せずに、関係定義ファイルを用いて間接的に指定します。関係定義ファイルにはコマンドマップとページマップがあります。
その他	web.xml ujiall.tld hello.txt	Apworksは上記のファイルの他に３つのファイルをプロジェクト内に作成します。 web.xmlファイルはWebアプリケーションの環境定義ファイルです。アプリケーションのパラメタや、タグライブラリの場所など、Webアプリケーションの環境を定義します。 ujiall.tldはUJIタグのタグライブラリデスクリプタファイルです。UJIタグとは、Apcoordinatorが提供しているJSP拡張タグのことです。 hello.txtはウィザードで生成された各種ファイルの説明が記述されています。

上記のファイルの中で重要なのは、入出力ページ、データBean、ビジネスクラスの３つです。これら３つのファイルによってWebアプリケーションの主な構成要素である画面、データ、ロジックを分離して作成することが可能です。次節では、これら３つのファイルがアプリケーションとしてどのように動くのかを見ていきます。

HelloApcoordinatorの動作概要

ここでは、HelloApcoordinatorの動作概要を説明します。
まずは、初期起動時の動作です。

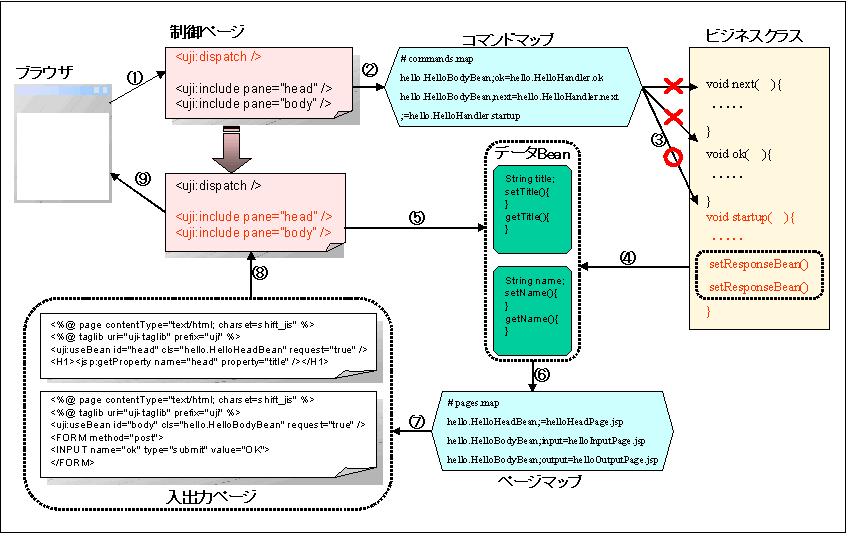

初期起動時の動作の概念図を下図に示します。下図のように初期起動は９つのフェーズに分かれています。

次に上記の図より、具体的な動きを追っていきます。図中の番号と、その動作を下記の表に示します。

動作の名称	内容
１．リクエストの送信	まず、ブラウザから制御ページにリクエストが送信されます。
２．uji:dispatchタグの起動	制御ページに記述されてあるuji:dispatchタグから、Apcoordinatorが起動します。
３．コマンドマップから初期起動用のメソッドを検索	コマンドマップ内から初期起動用のメソッドを検索します。初期起動では、下記の行が検索されます。 ;="クラス名.メソッド名" HelloApcoordinatorではhello.HelloHandlerクラスのstartup()メソッドが呼ばれます。
４．データBeanを領域にセット	HelloHandlerクラスのstartup()メソッド内でDispatchContextクラスのsetResponseBean()メソッドが呼ばれ、データBeanに領域名がセットされます。そのとき、HelloApcoordinatorではデータBeanに表示モードを設定しています。これは、複数の入出力ページに１つのデータBeanが対応している場合に用います。入出力ページに対応した表示モードをデータBeanに設定します。ここではinputが設定されています。これで、uji:dispatchタグの動作は終了です。
５．uji:includeタグの起動	次に、制御ページに記述されているuji:includeタグが呼ばれ、Apcoordinatorが起動します。
６．領域名からデータBean名を検索	uji:includeタグのpaneアトリビュートに記述されている領域名からデータBeanを検索します。
７．ページマップから入出力ページを検索	検索されたデータBeanをもとに、ページマップから対応する入出力ページを検索します。
８．入出力ページをuji:includeタグにセット	入出力ページがuji:includeタグのある場所にセットされます。
９．レスポンスの送信	最後に生成された表示用データをブラウザに送信します。

以上の９つのフェーズを経て、レスポンスが送信されます。ただし、５～８はuji:includeタグの数だけ繰り返されます。

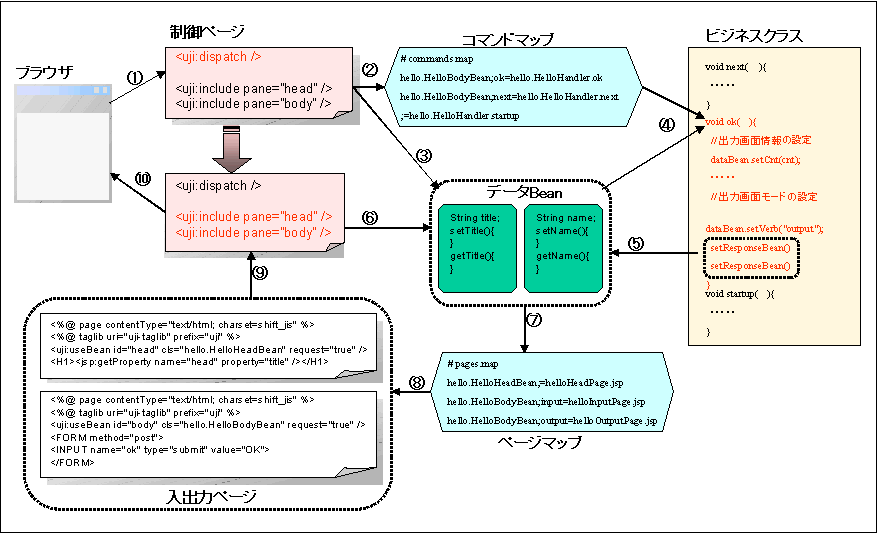

次に、ブラウザからデータが送られて来る場合を考えます。この場合は、下図のように１0のフェーズに分かれます。

先ほどと同様に、上記の図より、具体的な動きを追っていきます。図中の番号と、その動作を下記の表に示します。
初期起動時と異なるのは、リクエスト受信時にデータBeanにデータがセットされ、ビジネスクラスに渡されるところです。

動作の名称	内容
１．リクエストの送信	まず、ブラウザから制御ページにリクエストが送信されます。
２．uji:dispatchタグの起動	制御ページに記述されてあるuji:dispatchタグから、Apcoordinatorが起動します。
３．データBeanにデータをセット	ブラウザから送信されたデータをデータBeanにセットします。
４．コマンドマップからメソッドを検索	コマンドマップ内からメソッドを検索します。ここでは、HelloApcoordinatorの名前入力画面からリクエストが送信されたとします。この場合、ブラウザからokボタンが押され、リクエスト内にHelloBodyBeanクラスのデータが格納されています。よって、下記の記述からHelloHandlerクラスのok()メソッドが呼ばれます。 hello.HelloBodyBean;ok=hello.HelloHandler.ok このとき、３のデータBeanがok()メソッドに渡されます。
５．データBeanを領域にセット	HelloHandlerクラスのok()メソッド内でDispatchContextクラスのsetResponseBean()メソッドが呼ばれ、データBeanに領域名がセットされます。そのとき、HelloApcoordinatorではデータBeanに表示モードを設定しています。これは、複数の入出力ページに１つのデータBeanが対応している場合に用います。入出力ページに対応した表示モードをデータBeanに設定します。ここではoutputが設定されています。これで、uji:dispatchタグの動作は終了です。
６．uji:includeタグの起動	次に、制御ページに記述されているuji:includeタグが呼ばれ、Apcoordinatorが起動します。
７．領域名からデータBean名を検索	uji:includeタグのpaneアトリビュートに記述されている領域名からデータBeanを検索します。
８．ページマップから入出力ページを検索	検索されたデータBeanをもとに、ページマップから対応する入出力ページを検索します。
９．入出力ページをuji:includeタグにセット	入出力ページがuji:includeタグのある場所にセットされます。
１０．レスポンスの送信	最後に生成された表示用データをブラウザに送信します。
