1.2 本書が想定するシステムの規模・環境

本書は、運用管理の初心者でも、1週間で基本的な監視システムを構築できることを目的として説明しています。構築したシステムでは、データやアプリケーションの資源を、運用管理サーバから業務サーバを経由して、クライアントへ配付し適用することもできます。

監視システムを簡単に構築するために、また、簡単に資源を配付するために、以下の機能を提供しています。

• 簡易設定モードでのポリシー設定機能
• Systemwalkerテンプレート
• 資源配付テンプレート

上記の機能を利用するには、以下のシステム構成で構築することが前提となります。

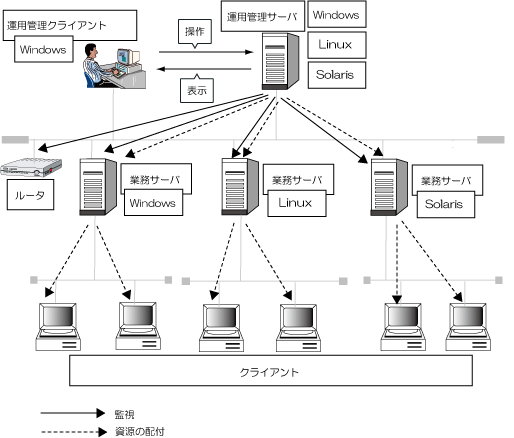

通信負荷を軽減し、システムを効率的に管理するために、階層構造を構築して管理します。サーバやクライアントには、目的や役割に応じて以下のインストール種別をインストールします。

• 運用管理サーバ
• 業務サーバ
• 運用管理クライアント
• クライアント

以下に、インストール種別について説明します。

運用管理サーバ

管理者が配付業務や監視業務、さらにはトラブルの復旧業務などを行うためのサーバです。運用管理サーバは、管理対象のサーバやクライアント、アプリケーション、ネットワーク機器などから通知されるすべての情報を集中管理します。

業務サーバ

一般の業務を行うサーバです。(基幹業務で使用するサーバやOA業務のファイルサーバなどです。)

Systemwalker Centric Managerの“業務サーバ”をインストールすることにより、運用管理サーバからの管理対象となります。

運用管理クライアント

運用管理サーバを操作するためのコンソール機能を持つクライアントコンピュータです。運用管理サーバと同等の機能(画面)を利用することができるため、管理者は、運用管理クライアントより監視業務や配付業務などを行うことができます。

クライアント

一般の業務で利用するネットワーク上でもっとも下位のパーソナルコンピュータやワークステーションです。

■前提条件

簡易設定モードや、Systemwalkerテンプレートを使用して監視システムを構築する場合、以下の条件を満たすことが必要です。

• 運用管理サーバ・運用管理クライアントは、Systemwalker専用で新規インストールするものとします。
• 監視対象の業務サーバは、30台以下です。
• 監視対象は、富士通の主要ミドルウェア製品(Interstage、Symfoware、Systemwalker)、OS、およびハードウェアです。
• 部門管理サーバは、導入しません。
• Web連携機能は、使用しません。

資源配付テンプレートを使用して資源配付システムを構築する場合は、さらに以下の条件を満たすことが必要です。

• 資源配付テンプレートを使用する場合は、Microsoft Excel 2000以降がインストールされているWindows端末が必要です。

  　

  接続構成とOSの関係、および使用できる機能は以下のとおりです。

  		OS構成
  接続構成	運用管理サーバ	Windows	Windows	Windows	Windows	Solaris Linux	Solaris Linux	Solaris Linux	Solaris Linux
  	業務サーバ(注1)	Windows	Windows	Solaris Linux	Solaris Linux	Windows	Windows	Solaris Linux	Solaris Linux
  	クライアント(注2)	Windows	−	Windows	−	Windows	−	Windows	−
  機能	資源の配付	○	○	△(注3)	×	×	×	×	×
  	インベントリ収集	○	○	○	○	○	○	○	○

  −：クライアントはありません。(“運用管理サーバ−業務サーバ”の構成です。)

  ○：使用できます。

  ×：使用できません。

  △：クライアントに対してだけ、使用できます。

  注1) 配付対象の業務サーバは、200台以下です。

  注2) 運用管理クライアントは、“資源の配付”および“インベントリ収集”の対象システムではありません。

  注3) Solaris/Linuxサーバは、クライアント用資源を中継配付するために設置されています。Solaris/Linuxサーバへの資源の適用はできません。

■必要なディスク/メモリ容量

インストールに必要なハードウェア資源およびソフトウェア資源については、“Systemwalker Centric Manager 解説書”を参照してください。

■動作OS

本書で想定するシステムで動作可能なOSは、以下のとおりです。

◆【Windows for Itanium版の場合】

インストール種別	動作OS	備考 (修正情報/パッチ番号)
業務サーバ	Microsoft(R) Windows Server(TM) 2003, Enterprise Edition for Itanium-based Systems	Service Pack 1 (注1) EEの業務サーバだけ動作可能
	Microsoft(R) Windows Server(TM) 2003, Datacenter Edition for Itanium-based Systems	Service Pack 1 (注1) EEの業務サーバだけ動作可能
クライアント	Windows(R) 2000 Professional	Service Pack 無/1/2/3/4 (注2)
	Windows(R) XP Professional	Service Pack 無/1/1a/2
	Windows(R) XP Home Edition	Service Pack 無/1/1a/2
	Windows(R) XP Professional x64 Edition

注1)

Windows Server(TM) 2003 for Itanium-based Systemsは、Service Pack 1以降を適用していないシステムには対応しません。

注2)

Windows(R) 2000で、リモート操作クライアントをサービス自動起動で使用する場合は、Service Pack2、Service Pack3、またはService Pack4が必須です。

◆【Windows for Itanium以外のWindows版の場合】

インストール種別	動作OS	備考 (修正情報/パッチ番号)
運用管理サーバ	Windows(R) 2000 Server	Service Pack 無/1/2/3/4 (注1)(注2)
	Windows(R) 2000 Advanced Server	Service Pack 無/1/2/3/4 (注1)(注2)
	Microsoft(R) Windows Server(TM) 2003, Standard Edition	Service Pack 無/1およびR2 (注1)
	Microsoft(R) Windows Server(TM) 2003, Enterprise Edition	Service Pack 無/1およびR2 (注1)(注3)
運用管理クライアント	Windows(R) 2000 Professional	Service Pack 無/1/2/3/4 (注1)(注2)
	Windows(R) XP Professional	Service Pack 無/1/1a/2 (注1)
業務サーバ	Windows(R) 2000 Server	Service Pack 無/1/2/3/4 (注2)
	Windows(R) 2000 Advanced Server	Service Pack 無/1/2/3/4 (注2)
	Windows(R) 2000 Datacenter Server	Service Pack 無/1/2/3/4 EEの業務サーバだけ動作可能 (注2)
	Microsoft(R) Windows Server(TM) 2003, Standard Edition	Service Pack 無/1およびR2
	Microsoft(R) Windows Server(TM) 2003, Enterprise Edition	Service Pack 無/1およびR2
	Microsoft(R) Windows Server(TM) 2003, Datacenter Edition	Service Pack 無/1およびR2 EEの業務サーバだけ動作可能
	Microsoft(R) Windows Server(TM) 2003, Standard x64 Edition	Service Pack 1相当および R2
	Microsoft(R) Windows Server(TM) 2003, Enterprise x64 Edition	Service Pack 1相当 およびR2
	Microsoft(R) Windows Server(TM) 2003, Datacenter x64 Edition	Service Pack 1相当およびR2 EEの業務サーバだけ動作可能
クライアント	Windows(R) 2000 Professional	Service Pack 無/1/2/3/4 (注2)
	Windows(R) XP Professional	Service Pack 無/1/1a/2
	Windows(R) XP Home Edition	Service Pack 無/1/1a/2
	Windows(R) XP Professional x64 Edition

注1)

Windows(R) 2000/XP/Windows Server(TM) 2003で[Systemwalkerコンソール]を使用する場合は、カラーパレット(画面表示色)が65536色以上表示可能な環境をお勧めします。

注2)

Windows(R) 2000で、リモート操作クライアントをサービス自動起動で使用する場合は、Service Pack2、Service Pack3、またはService Pack4が必須です。

注3)

Systemwalker Centric Manager Standard Editionは、クラスタ環境をサポートしていません。クラスタ環境の場合は、Systemwalker Centric Manager Enterprise Editionを使用してください。

◆【Solaris版の場合】

インストール種別	動作OS	備考(修正情報)
運用管理サーバ (注3)	Solaris 10	(注1)(注5)
	Solaris 9	(注1)
	Solaris 8	(注1)
	Solaris 7	(注1)
運用管理クライアント	Windows(R) 2000 Professional	Service Pack 無/1/2/3/4 (注2)(注4)
	Windows(R) XP Professional	Service Pack 無/1/1a/2 (注2)
業務サーバ (注3)	Solaris 10	(注1)(注5)(注6)
	Solaris 9	(注1)
	Solaris 8	(注1)
	Solaris 7	(注1)
クライアント	Windows(R) 2000 Professional	Service Pack 無/1/2/3/4 (注4)
	Windows(R) XP Professional	Service Pack 無/1/1a/2
	Windows(R) XP Home Edition	Service Pack 無/1/1a/2
	Windows(R) XP Professional x64 Edition

注1)

それぞれのOSにパッチが必要です。必要なパッチは、インストールガイドを参照してください。

注2)

[Systemwalkerコンソール]を使用する場合は、最低でも256色(推奨は65536色以上)のカラーパレット(画面表示色)が表示可能な環境で使用してください。

注3)

SPARC CPUを搭載したSolarisが対象です。

注4)

Windows(R) 2000で、リモート操作クライアントをサービス自動起動で使用する場合は、Service Pack2、Service Pack3、またはService Pack4が必須です。

注5)

運用管理サーバは、Global Zoneだけが存在する環境にインストールできます。また、Systemwalker Centric Managerのインストール/セットアップ後にNon-global Zoneを作成しないでください。

注6)

Non-global Zoneの業務サーバでは、性能監視機能は利用できません。

◆【Linux for Itanium版の場合】

インストール種別	動作OS	備考(修正情報)
運用管理サーバ	Red Hat Enterprise Linux AS (v.4 for Itanium)
運用管理クライアント	Windows(R) 2000 Professional	Service Pack 無/1/2/3/4 (注1)(注2)
	Windows(R) XP Professional	Service Pack 無/1/1a/2 (注1)
業務サーバ	Red Hat Enterprise Linux AS (v.4 for Itanium)
クライアント	Windows(R) 2000 Professional	Service Pack 無/1/2/3/4 (注2)
	Windows(R) XP Professional	Service Pack 無/1/1a/2
	Windows(R) XP Home Edition	Service Pack 無/1/1a/2
	Windows(R) XP Professionalx64 Edition

注1)

[Systemwalkerコンソール]を使用する場合は、最低でも256色(推奨は65536色以上)のカラーパレット(画面表示色)が表示可能な環境で使用してください。

注2)

Windows(R) 2000で、リモート操作クライアントをサービス自動起動で使用する場合は、Service Pack2、Service Pack3、またはService Pack4が必須です。

◆【Linux for Itanium以外のLinux版の場合】

インストール種別	動作OS	備考(修正情報)
運用管理サーバ	Red Hat Enterprise Linux AS (v.4 for x86)	Update2
	Red Hat Enterprise Linux ES (v.4 for x86)	Update2
運用管理クライアント	Windows(R) 2000 Professional	Service Pack 無/1/2/3/4 (注1)(注2)
	Windows(R) XP Professional	Service Pack 無/1/1a/2 (注1)
業務サーバ	Red Hat Enterprise Linux AS (v.4 for x86)	Update2
	Red Hat Enterprise Linux ES (v.4 for x86)	Update2
	Red Hat Enterprise Linux AS (v.4 for EM64T)	Update2
	Red Hat Enterprise Linux ES (v.4 for EM64T)	Update2
クライアント	Windows(R) 2000 Professional	Service Pack 無/1/2/3/4 (注2)
	Windows(R) XP Professional	Service Pack 無/1/1a/2
	Windows(R) XP Home Edition	Service Pack 無/1/1a/2
	Windows(R) XP Professionalx64 Edition

注1)

[Systemwalkerコンソール]を使用する場合は、最低でも256色(推奨は65536色以上)のカラーパレット(画面表示色)が表示可能な環境で使用してください。

注2)

Windows(R) 2000で、リモート操作クライアントをサービス自動起動で使用する場合は、Service Pack2、Service Pack3、またはService Pack4が必須です。

■監視対象にインストールするSystemwalker Centric Managerのバージョン

本書で想定しているシステムを構築する場合、サーバには、Systemwalker Centric Manager V13.1.0が新規インストールされている必要があります。

また、ノード状態の監視/表示、およびネットワーク性能監視を行う場合は、サーバにSNMPエージェントがインストールされている必要があります。

■データベース領域の見積もリ

Systemwalker Centric Managerを運用するためには、インストール領域のほかに、データベース領域が必要です。データベース領域は、運用管理サーバのディスク上に確保してください。

データベース領域のサイズは、およそ管理対象とする機器の数と管理対象とする情報数に依存します。

本書では、300ノードモデルの規模のフレームワークデータベースとインベントリデータベースを作成します。データベース領域の見積もりを以下に示します。

【Windows版】

データベース領域は、NTFS上に作成してください。ファイルシステムがFATの場合は、別のNTFSのドライブをデータベース領域とするか、またはファイルシステムをNTFSに変更してください。

ディスク容量を参考にデータベースを構築するドライブを決定します。

フレームワークデータベース

ディスク容量：341Mバイト

内訳は、以下のとおりです。

データベースログファイル：130Mバイト
データベースディクショナリファイル：64Mバイト
リポジトリ/ログデータベーススペース：147Mバイト

リポジトリ/ログデータベーススペースの容量は、リポジトリ領域、オブジェクトログ領域、監視メッセージログ領域、監視イベントログ領域の容量の合計です。それぞれの領域の見積もりを以下に示します。

リポジトリ領域：63 Mバイト
オブジェクトログ領域：35 Mバイト
監視メッセージログ領域：35 Mバイト(平均保持件数：20,000件)
監視イベントログ領域：14 Mバイト(平均保持件数：5,000件)

インベントリデータベース(データベース種別：Systemwalker標準)

ディスク容量：

インデックスあり：42Mバイト

インデックスなし：30Mバイト

【UNIX版】

本書では、RDBログファイル用パーティションをレギュラーファイルとしてデータベースを作成します。この場合、運用管理サーバに以下のデータベース領域が必要になります。

• RDB管理情報専用パーティション
• RDBディクショナリ用パーティション
• データベーススペース用パーティション

必要となるディスク容量は、以下のとおりです。

フレームワークデータベース

ディスク容量：547Mバイト

内訳は、以下のとおりです。

RDB管理情報専用パーティション：300Mバイト
RDBディクショナリ用パーティション：100Mバイト
データベーススペース用パーティション：147Mバイト

データベーススペース用パーティションの容量は、リポジトリ領域、オブジェクトログ領域、監視メッセージログ領域、監視イベントログ領域の容量の合計です。それぞれの領域の見積もりを以下に示します。

リポジトリ領域：63 Mバイト
ログ領域(オブジェクトログ)：35 Mバイト
ログ領域(監視メッセージログ)：35 Mバイト(平均保持件数：20,000件)
ログ領域(監視イベントログ)：14 Mバイト(平均保持件数：5,000件)

インベントリデータベース

ディスク容量(注1)：

データベース種別がSystemwalker標準の場合(注2)：42Mバイト

データベース種別が標準の場合(注3)：22Mバイト

注1)

SE版の場合、データベース種別を、“Systemwalker標準”と“標準”から選択することができます。

注2)

通常はこの形式のデータベースを使用します。
データベースを構築するために、特別なパーティションを必要とします。

注3)

データベースの構築のために特別なパーティションを必要としませんが、大規模なシステム構成には適していません。

オブジェクトログ、監視メッセージログおよび監視イベントログはサイクリックに利用され、すべての領域を使用すると古いものから順に上書きされます。
