第6章 ジョブを監視する
6.1 ジョブネットを監視する
ジョブネットの実行状況は、以下のウィンドウを使って監視することができます。
- [ガントチャート]ウィンドウ
- [ジョブ一覧]ウィンドウ
- [ジョブネットの管理]ウィンドウ
各ウィンドウについて説明します。
■[ガントチャート]ウィンドウ
現時刻を含む25時間分のタイムチャート(時間帯)に、ジョブネットの実行スケジュールと現在の状態が表示されます。ジョブネットの現在の状態は、色で区別されて表示されます。日付指定で過去の日付を指定すると、履歴情報がチャート表示されます。
◆操作方法
- [ガントチャート]ウィンドウの表示
[Systemwalker OperationMGR]ウィンドウの業務選択ウィンドウで、[ジョブスケジューラ]またはプロジェクトを選択します。
[図：[ガントチャート]ウィンドウ]
- [日付指定]：
- ガントチャートに表示したい情報の日付を指定します。日付選択域の右側の[前日]，[翌日]ボタンをクリックすることにより、現在表示している日付の前日、または翌日を指定するができます。
- 本日より前の日付を指定した場合、履歴情報がガントチャートで表示されます。
- 本日より先の日付は指定できません。
- [名前]：
- ジョブネット名称またはグループ名称が表示されます。グループに登録されているジョブネットは、グループごとにまとめられて、グループの直後に表示されます。階層化されたジョブネットは、第1階層の親ジョブネットのみが表示されます。
名前をダブルクリックすると、[ジョブネットの監視]ウィンドウまたは[グループの監視]ウィンドウが表示されます。履歴情報を表示している場合は、[ジョブの履歴]ウィンドウが表示されます。
- [状態]：
- ジョブネットの状態が色分けして表示されます。
- [状況]：
- ジョブネットを構成するジョブの実行状況が表示されます。
- [ガントチャート]：
- 本日起動された実績、および、本日の起動予定がタイムチャートで表示されます。
- [更新時刻]：
- 最新情報にリフレッシュした時刻です。
◆タイムチャートおよび状態欄の表示について
- 本日起動するすべてのジョブネットの状態、およびジョブネットの本日の実行スケジュールを表示します。
- 本日起動された実績は、最大24個まで表示されます。「前日」などによりガントチャートの日付を指定して、前日以前の履歴上の実績を表示した場合は、すべて表示されます。
- 日付指定で過去の日付を指定すると、履歴情報をチャート表示します。
- プロジェクトを選択している時は、プロジェクト内の情報に絞り込まれて表示されます。
- 本日の情報を表示している場合、ウィンドウがアクティブ状態の時は一定時間間隔で最新情報にリフレッシュされます。
- 実績部分のグラフの長さはジョブネットの実際の実行時間を示します。
- 起動予定および実行中部分のグラフの長さは、前回のジョブネットの実行時間を表します。
- 初めて起動されるジョブネットの実行予定時間は15分で表示されます。
- ジョブネットの起動予定がない場合、状態欄には前回のジョブネットの終了状態を示す色が表示されます。
履歴情報を表示している時は、[ジョブネットの監視]ウィンドウを表示したり、ジョブネットに対して操作を行うことはできません。
■[ジョブ一覧]ウィンドウ
選択されたジョブネットについて、以下の情報が表示されます。
- 現在の状態
- 起動予定日時
- 終了予定日時または停止予定日時
- 前回の実行開始日時と終了日時
- 構成ジョブの一覧/前回の実行開始日時
◆操作方法
[ジョブ一覧]ウィンドウのイメージを、子ジョブネット以外のジョブネットを選択した場合と、子ジョブネットを選択した場合とで分けて以下に示します。
[図：[ジョブ一覧]ウィンドウ(子ジョブネット以外を選択した場合)]
- [プロジェクト名]：
- このジョブネットが登録されているプロジェクト名です。
- [グループ名称]：
- このジョブネットが登録されているグループ名称です。
- [ジョブネット名]：
- 登録されているジョブネット名です。
- [ジョブネット名称]：
- 登録されているジョブネット名称です。
- [起動予定日時]：
- 次に起動される予定の日時です。
- [終了予定日時]：
- ユーザが指定した、ジョブネットの終了予定日時です。
- [停止予定日時]：
- Interstage属性のジョブネットの場合、[終了予定日時]が[停止予定日時]と表示されます。Interstage属性のジョブネットが実行中の場合に、ジョブスケジューラにより停止処理される予定時刻です。なお、手動で起動したジョブネットも対象となるため、起動予定日時よりも前の日時になる場合があります。
- [開始日時]：
- 前回の実行が、開始した日時です。
- [終了日時]：
- 前回の実行が、終了した日時です。
- [起動条件]：
- このジョブネットの起動条件です。
- [メッセージ待ち]：
- 起動条件としてメッセージ事象の待ち合わせを行っているかどうかです。
- [実行属性]：
- ジョブネットの実行属性です。
- [現在の状態]：
- 現在の状態です。
- [ジョブ一覧]：
- ジョブネットに属しているジョブが一覧表示されます。
- [ジョブ名]：
- ジョブ名です。ジョブネットの実行属性によって、以下のように表示されます。
【Windows】
- “ジョブ実行制御”の場合：
ジョブ名が表示されます。ジョブ名が指定されていない場合は、コマンド名が表示されます。
- “Interstage”の場合：
ワークユニット名が表示されます。
【UNIX】
- “ジョブ実行制御”の場合：
ジョブ名が表示されます。ジョブ名が指定されていない場合は、コマンド名が表示されます。
- “PowerAIM”、“Interstage”の場合：
ワークユニット名が表示されます。
- “旧バージョン互換（旧・標準）”の場合：
コマンド名が表示されます。
- [種類]：
- ジョブの種類です。
- [実行日時]：
- 前回の実行開始の日時です。

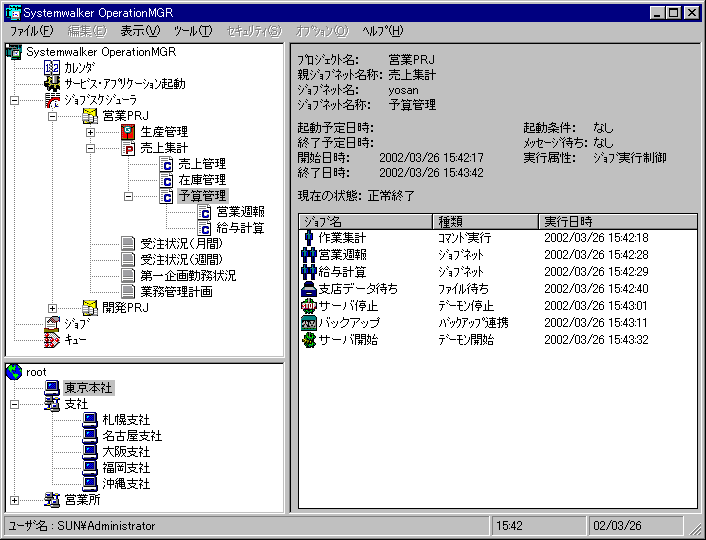

[図：[ジョブ一覧]ウィンドウ(子ジョブネットを選択した場合)]
- [プロジェクト名]：
- このジョブネットが登録されているプロジェクト名です。
- [親ジョブネット名称]：
- このジョブネットが登録されている親ジョブネットのジョブネット名称です。
- [ジョブネット名]：
- 登録されているジョブネット名です。
- [ジョブネット名称]：
- 登録されているジョブネット名称です。
- [起動予定日時]：
- 常に何も表示されません。
- [終了予定日時]：
- 常に何も表示されません。
- [開始日時]：
- 前回の実行が、開始した日時です。
- [終了日時]：
- 前回の実行が、終了した日時です。
- [起動条件]：
- 常に“なし”と表示されます。
- [メッセージ待ち]：
- 常に“なし”と表示されます。
- [実行属性]：
- 常に“ジョブ実行制御”と表示されます。
- [現在の状態]：
- 現在の状態です。
- [ジョブ一覧]：
- ジョブネットに属しているジョブが一覧表示されます。
- [ジョブ名]：
- ジョブネット名称が表示されます。
- [種類]：
- ジョブの種類です。
- [実行日時]：
- 前回の実行開始の日時です。
■[ジョブネットの管理]ウィンドウ
クライアント接続ユーザが参照できるジョブネットについて、以下の情報が表示されます。
- 現在の状態
- 起動予定日時
- 前回の実行開始日時と終了日時
◆操作方法
[ガントチャート]ウィンドウおよび[ジョブネットの管理]ウィンドウは、約5分間隔で最新の情報に更新されます。
リフレッシュ間隔を変更するには、クライアント側のSystemwalker OperationMGRインストールディレクトリ\MpWalker.JM\mpjmcl\etc配下にあるJOBSCHR.INIファイルの内容を以下のように追加または変更してください。なお、この変更はすべてのサーバに対して有効になります。
- [ガントチャート]ウィンドウの場合
監視時間を分単位で、1から1440の範囲で指定します。
- [ジョブネットの管理]ウィンドウの場合
|
[JobnetManage]
WatchTime=5 |
監視時間を分単位で、1から1440の範囲で指定します。
