2.7.1.1.1 仮想ノードを新規に検出・登録する

仮想ノードを新規に検出し監視マップ上に登録する場合には、以下の２とおりの方法があります。

• すべての負荷分散装置(SLB)を対象に、仮想ノードの検出を行う
• 負荷分散装置(SLB)を指定して、仮想ノードの検出を行う

また、仮想ノードを検出するためには、以下の条件を満たす必要があります。

• 検出対象となる負荷分散装置(SLB)が、基本ツリー上に１つ以上存在する。
• 検出対象となる負荷分散装置(SLB)に対するノードの、Rコミュニティ名およびSNMPエージェントのバージョンが正しく設定されている。
• 運用管理サーバから、検出対象の負荷分散装置(SLB)に対して、MIB取得ができる。
• 仮想ノードを構成する実ノードのプロパティに、すべての物理インタフェースが登録されている。

■すべての負荷分散装置(SLB)を対象に、仮想ノードの検出を行う

1. Systemwalkerコンソールで[機能選択]コンボボックスから[編集]を選択し、Systemwalkerコンソール(編集)を表示します。
2. [ツリー選択]コンボボックスから[業務管理]を選択します。

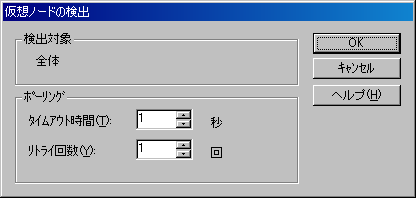

3. [検出]メニューの[仮想ノードの検出(全体)]を選択し、表示されるダイアログから検出を行います。

■負荷分散装置(SLB)を指定して、仮想ノードの検出を行う

1. Systemwalkerコンソールで[機能選択]コンボボックスから[編集]を選択し、Systemwalkerコンソール(編集)を表示します。
2. [ツリー選択]コンボボックスから[業務管理]を選択します。
3. 業務管理ツリーから検出対象のロードバランサノードを選択し、[検出]メニューの[仮想ノードの検出(指定ノード)]を選択します。
4. 表示されるダイアログから、仮想ノードを検出します。

IPCOMに登録されているファーム名が日本語の場合は、検出される仮想ノードの表示名はファームの仮想IPアドレスとなります。
