Systemwalker CentricMGR 解説書 - Solaris(TM) Operating Environment - - Microsoft(R) Windows NT(R)/ Microsoft(R) Windows(R) 2000/ Microsoft(R) Windows Server(TM) 2003 -

1.3 管理形態

Systemwalker CentricMGRは、通信負荷を軽減し、システムを効率的に管理するため階層構造を構築して管理します。

Systemwalker CentricMGRでは、インストール時に次の6種類のインストール種別からコンピュータにインストールする種別を選択します。インストール種別により、階層構造での位置や役割が異なります。それぞれのサーバおよびクライアントの役割を説明します。

• 運用管理サーバ
• 部門管理サーバ
• 業務サーバ
• ヘルプデスクサーバ
• 運用管理クライアント
• クライアント

■運用管理サーバ

集中管理を行うためのサーバです。システムから収集した情報は、運用管理サーバ上で管理します。管理者は、運用管理サーバに接続したコンソール（運用管理クライアント）から監視、操作などを行います。

Windows版Systemwalker CentricMGRの場合は、運用管理サーバに運用管理クライアントも同時にインストールされます。そのため直接運用管理サーバで監視、操作などを行うことができます。

■部門管理サーバ

システム全体で管理対象のノードが多い場合や地域的に離れている場合などは、負荷分散のために部門管理サーバを設置します。

部門内の管理を行うためのサーバで、以下の役割を持ちます。

• 部門内のノードおよびサブネットに対して、ネットワークの情報収集やSNMP/ICMPでのポーリングによる監視などを行います。
• 部門内で発生したイベントを収集し、運用管理サーバへ中継します。運用管理サーバへの中継は、必要なイベントだけを選択して行うことができます。
• 部門内のサーバおよびクライアントへ資源を配付する際の中継を行います。

部門管理サーバは管理するだけでなく、業務サーバと同様に被管理対象となります。

■業務サーバ

被管理対象となるサーバです。運用管理サーバまたは部門管理サーバから管理されます。管理されるだけでなく、資源の配付、イベント通知、情報集中のための中継としての役割も果たします。

■ヘルプデスクサーバ

トラブルの情報(対処方法、対処履歴など)を登録したデータベースを配置するサーバです。通常は運用管理サーバと兼用することを推奨しますが、別のサーバに配置することもできます。

■運用管理クライアント

運用管理サーバに接続して管理するためのコンソールです。管理者は、運用管理クライアントから監視、操作を行います。

■クライアント

被管理のクライアントPCです。

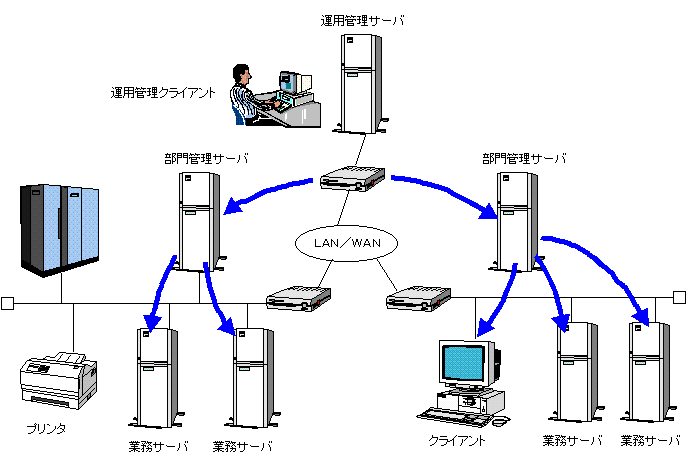

以下に、管理形態のモデルを示します。

運用管理クライアントについて

運用管理クライアントは、Windows NT(R)/Windows(R) 2000などのPCに作成します。UNIX版Systemwalker CentricMGRの運用管理サーバを使用する場合、必ず1台以上のPCを運用管理クライアントとして用意してください。Windows版Systemwalker CentricMGRの場合は、運用管理サーバで兼務することができます。

1台の運用管理サーバに同時に接続可能な運用管理クライアントは、以下の台数までです。

• Systemwalker CentricMGR SEの場合 : 8台まで
• Systemwalker CentricMGR EE/GEEの場合 : 16台まで
