5.3.1 データベースの構成

　メッセージ格納ファイルにデータベースを指定すると、データベース管理システムにMQD用のデータベースが作成されます(注）。作成されたデータベースでは、システム制御用とメッセージ格納用にデータベーススペースを使用します。システム制御用データベーススペースには、MQDの動作で必要な制御用のテーブルが割当てられます。メッセージ格納用データベーススペースには、メッセージを格納するメッセージキュー用のテーブルが割当てられます。

　データベースの構成を図5.4に示します。

注）Symfoware/RDBトランザクション連携機能を使用する場合は、MQD用のデータベースとして業務用データベースを使用します。

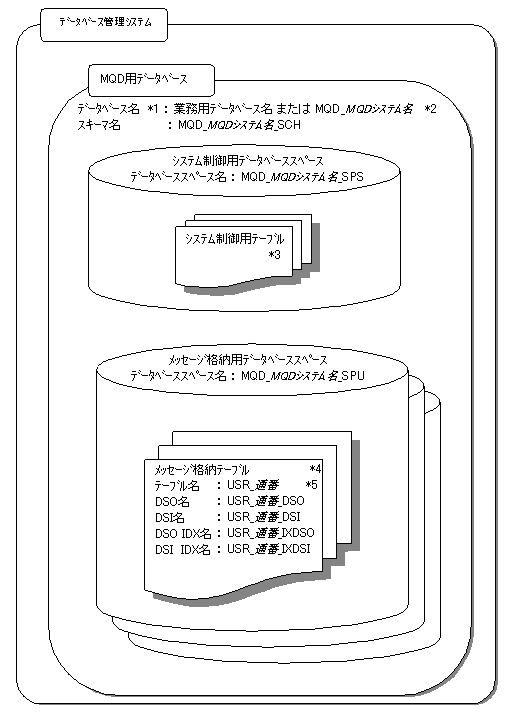

[図5.4 データベースの構成]

*1　データベース名:

MQD_MQDシステム名

Symfoware/RDBトランザクション連携機能を使用する場合、業務用データベース名

Symfoware/RDBトランザクション連携機能を使用しない場合、MQD_MQDシステム名

*2　MQDシステム名 : mqdsetupコマンドで指定したMQDシステム名
*3　システム制御用: システム制御で使用されるテーブルの総称
     テーブル      個々のテーブル名は“表5.1 SQL記述ファイルの一覧”を参照
*4　メッセージ格納: メッセージキューに対応するテーブル
     テーブル
*5　通番 : システムにより自動的に採番された数字
