第1章 AdvancedCopy Managerの概要

本章ではAdvancedCopy Managerの概要について説明しています。

1.1 AdvancedCopy Managerとは

本製品は、オープン系システムのストレージ管理を実現する製品であり、以下の3つのソリューションを持った製品です。

1.1.1 高速バックアップ(24H対応)

富士通ストレージシステム ETERNUSのハードウェア機能【アドバンスト・コピー機能(OPC,EC)】を利用して、データを高速にバックアップします。アドバンスト・コピー機能はデータ容量に依存しない高速のデータコピー機能ですので、バックアップするデータ量が増加しても常に一定の高速のバックアップ時間を保てます。このためデータ量が増大してもバックアップ時間が増加することはありません。

また以下のDBMSと連携しているため、業務を停止することなく、かつ、高速でバックアップすることができます。

• Oracle

• Symfoware

上記以外のデータベースや通常の一般ファイルシステムで構築されている業務に関しては、バックアップ作業に必要とする業務停止時間が従来に比べて飛躍的に短くなります。

また、ETERNUS ディスクアレイのリモートコピー機能を利用して、遠隔地のディスクアレイ装置に対して、バックアップを行うことも可能です。

1.1.2 業務無停止のデータベースバックアップ

AdvancedCopy Managerを利用する事で、Oracle、Symfowareのデータベースのバックアップを、業務無停止で行う事ができます。Oracleのデータベースのバックアップ方法については、本マニュアルの『バックアップ運用におけるサンプルシェルスクリプト』を、参照してください。

また、AdvancedCopy Managerでは、SafeDISK/GDSと連携し、ミラーボリューム(SDXオブジェクト)環境下でも、SafeDISK/GDSを止める事なく、バックアップを行う事ができます。

1.1.3 高速レプリケーション

富士通ストレージシステム ETERNUSのハードウェア機能【アドバンスト・コピー機能(OPC,EC)】を利用して、データを別目的で使用することや、データの破壊に備える為に、データの複製(コピー)を採取することができます。

また、ETERNUS ディスクアレイのリモートコピー機能を利用して、遠隔地のディスクアレイ装置に対して、複製(コピー)を行うことも可能です。

なお、以下のDBMSと連携するためのシェルスクリプトを使用することで、業務を停止することなく、かつ、高速で複製(コピー)ができます。

• Oracle

Oracleのデータベースについては、本マニュアルの『バックアップ運用におけるサンプルシェルスクリプト』を参考にしてレプリケーション用のシェルスクリプトを作成することで、コピーを作成することができます。

1.2 AdvancedCopy Managerの製品構成

1.2.1 機能体系

AdvancedCopy Managerは、以下の2つの機能で成り立っています。

[表1.1 機能体系]

• マネージャー製品はエージェント機能を含んでいます。

AdvancedCopy Managerは運用形態によりサーバの種別を次のように区別しています。

• Storageサーバ

  Storageサーバとは、ディスクアレイ装置が接続されているサーバであり、AdvancedCopy Managerが提供するバックアップ業務、レプリケーション業務を実施するサーバです。

  StorageサーバにはAdvancedCopy Managerのエージェントを導入します。ただし、システム上にStorageサーバが1台のみの場合は、AdvancedCopy Managerのマネージャーを導入します。

• Storage管理サーバ

  Storage管理サーバとは、Storageサーバを一括管理するサーバであり、システム上に一つのみ設定することができます。

  Storage管理サーバにはAdvancedCopy Managerのマネージャーを導入します。

AdvancedCopy Managerの運用で使用できるStorageサーバの数により、次に示す3つの運用形態を構築できます。

• Storageサーバが1台の場合

  Storageサーバが1台の場合、AdvancedCopy Managerのマネージャーを導入します（AdvancedCopy ManagerのマネージャーはAdvancedCopy Managerのエージェントの機能を兼ねています）。Storageサーバが1台の場合、次に示す構成になります。

  [図1.1 Storageサーバが1台の場合]



• Storageサーバが複数存在する場合

  Storageサーバが複数台存在する場合は、その内の1台をStorage管理サーバとして設定するか、ディスクアレイ装置が接続されていない新規のサーバをStorage管理サーバとするかのどちらかを選択します。

  1. StorageサーバをStorage管理サーバとして運用する場合

     業務を構成するサーバの内、いずれか一つのサーバをStorage管理サーバとして運用します。Storage管理サーバには、全Storageサーバの運用管理情報を格納するリポジトリが存在します。Storageサーバが多数存在するとリポジトリアクセスが競合し、少なからずとも業務に影響します。このためStorage管理サーバは、専用のサーバに配置するか、比較的業務アクセスが少ないサーバに配置します。StorageサーバをStorage管理サーバとして運用する場合、次に示す構成になります。

     [図1.2 StorageサーバをStorage管理サーバとして運用する場合]



  2. 専用のStorage管理サーバを用意する場合

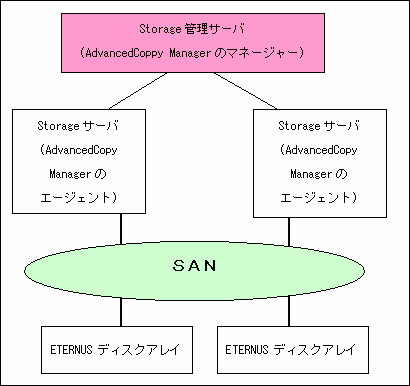

     複数のStorageサーバを専用のStorage管理サーバで管理する場合、次に示す構成になります。

     [図1.3 専用のStorageサーバが管理サーバの場合]



1.2.2 システム構成

AdvancedCopy Managerのシステム構成を示します。

[図:Storage管理サーバと複数のStorageサーバのシステム構成]

1.2.3 製品組み合わせ

AdvancedCopy Managerの製品組み合わせについて説明します。

■マネージャーとエージェントの組み合わせ

AdvancedCopy Managerのマネージャーとエージェントを異なるプラットフォームで使用する場合、以下の製品レベルの組み合わせが可能です。

[表1.2 製品組み合わせ]

○：接続可能

△：接続可能(ただし、Storageサーバのバージョン以降でサポートされている機能を利用することはできません。)

×：接続不可

• 製品レベルにより機能差があります。同じレベルのマネージャーとエージェントの導入を推奨します。

• レベルの異なる接続では、レベルの低い機能範囲で動作します。

• 「表1.2 製品組み合わせ」の10.x, 11.x, V10.0Lxx, V11.0Lxxは、Softek AdvancedCopy Managerのバージョンです。

1.3 AdvancedCopy Managerの機能概要

1.3.1 バックアップ機能とは

AdvancedCopy Managerのバックアップ機能は、富士通ストレージシステム ETERNUSのアドバンスト・コピー機能を使用した高速バックアップの運用管理を実現します。

Symfowareで構築されたデータベースを業務で使用している場合には、業務を停止することなく高速バックアップを行うことができます。 これにより以下のバックアップ運用が可能になります。

■高速バックアップ運用

ディスクアレイ装置のアドバンスト・コピー機能（OPC/EC機能）を使用して、ボリューム容量にかかわらず、高速にボリューム間バックアップを行います。そのため、バックアップのための業務停止時間を大幅に短縮できます。

アドバンスト・コピー機能による更新差分コピーを利用すると、より高速なバックアップが可能です。

■Oracleと連携したバックアップ運用（サンプルシェルスクリプト）

AdvancedCopy ManagerのコマンドとOracleの操作を組み合わせた以下のサンプルシェルスクリプトを提供します。

• DBMS(Oracle)の資源情報の取得

• DBMS(Oracle)との同期、ボリュームのコピー

また、バックアップの運用は、以下の機能で管理することができます。

■ポリシー管理機能

バックアップを行いたいボリュームに対してバックアップの保存世代、バックアップを行う間隔日数（情報表示のときに遅れを表示します）を管理します。

■ストレージ構成管理機能

バックアップを行いたいボリューム、バックアップの退避先ボリュームの構成を管理します。

AdvancedCopy Managerでは、バックアップを行いたいボリュームを業務ボリューム、バックアップの退避先ボリュームをバックアップボリュームと呼びます。

■バックアップ、リストア機能

指定したボリュームのバックアップ、リストアを行います。

ROPC/RECを使用したバックアップ機能は、同一Storageサーバ内のREC/ROPCに対応したディスクアレイ装置に限ります。

■履歴情報管理機能

過去にバックアップを行った情報の中で、保存世代内の情報を履歴として管理します。

■整合性回復機能

システムダウンなどの障害によりAdvancedCopy Managerのバックアップ管理情報に不整合が発生した場合、整合の取れる状態に復旧します。

1.3.2 レプリケーション機能とは

AdvancedCopy Managerのレプリケーション機能は、富士通ストレージシステム ETERNUSのアドバンスト・コピー機能を使用してレプリケーションの運用管理を実現します。

これにより、以下のレプリケーション運用が可能になります。

■高速レプリケーション運用

ディスクアレイ装置のアドバンスト・コピー機能（OPC/EC機能）を使用して、ボリューム容量にかかわらず、高速にボリューム間レプリケーション（複製）を行います。そのため、レプリケーションのための業務停止時間を大幅に短縮できます。

アドバンスト・コピー機能による更新差分コピーを利用すると、より高速なレプリケーションが可能です。

■整合性回復機能

システムダウンなどの障害によりAdvancedCopy Managerのレプリケーション管理情報に不整合が発生した場合、整合の取れる状態に復旧します。

■バックアップ運用との主な違い

バックアップ運用ではポリシー管理、履歴管理が可能ですが、レプリケーション運用にはありません。

レプリケーション運用では2つのボリューム間でのレプリケーション（複製）が可能です。

1.3.3 認証機構機能

AdvancedCopy Managerが提供するWeb-GUIにおいて、アクセス可能なユーザーを管理します。これにより、機能利用者を特定するセキュリティ運用を可能とします。詳細は、本マニュアルの『認証機構によるセキュリティ運用』を参照してください。

1.3.4 Web画面

AdvancedCopy Managerでは、環境設定、運用を Web画面で行うことが可能です。主な機能は以下のとおりです。

• セキュリティ管理

  AdvancedCopy Managerの利用者の操作制限がGUI操作で行えます。

• バックアップ管理

  AdvancedCopy Managerのバックアップ管理の運用(運用するサーバやデバイスの定義、バックアップやリストア等)がGUI操作で行えます。

• レプリケーション管理

  AdvancedCopy Managerのレプリケーション管理の運用(ボリュームの定義、レプリケーションの実行等)がGUI操作で行えます。

Web画面はWebブラウザで、管理サーバにアクセスすることで利用できます。(AdvancedCopy Managerのインストールされていない端末からの操作が可能です)

バックアップ管理、レプリケーション管理の運用はWeb画面だけでなく、コマンドによる操作も可能です。

Web画面の詳細については『ETERNUS SF AdvancedCopy Manager使用手引書 AdvancedCopy ManagerのWebクライアント』を参照してください。

1.4 AdvancedCopy Managerの動作環境

1.4.1 ハードウェア条件

バックアップ管理、レプリケーション管理を行う場合は、以下のいずれかのハードウェア装置が必須です。なお、アドバンスト・コピーライセンスおよび、キャッシュテーブルサイズの設定が必要です。提供されるアドバンスト・コピー機能は装置毎に異なるため、技術員に確認してください。

• ETERNUS3000 ディスクアレイ装置 モデル100以上

• ETERNUS6000 ディスクアレイ装置

• ETERNUS4000 ディスクアレイ装置 モデル100以上

• ETERNUS8000 ディスクアレイ装置

• ETERNUS GR720 ディスクアレイ装置

• ETERNUS GR730 ディスクアレイ装置

• ETERNUS GR740 ディスクアレイ装置

• ETERNUS GR820 ディスクアレイ装置

• ETERNUS GR840 ディスクアレイ装置

• ETERNUS VS900 バーチャリゼーションスイッチ

ETERNUS VS900を利用する場合

ETERNUS VS900を利用する場合は、本マニュアルの『ETERNUS VS900(バーチャリゼーションスイッチ)利用時の注意事項』を参照してください。

1.4.2 ソフトウェア条件

1.4.2.1 AdvancedCopy Managerのマネージャー

AdvancedCopy Managerのマネージャーに関するソフトウェア条件を以下に示します．

[表1.3 AdvancedCopy Managerのマネージャーにおけるソフトウェア条件]

なお、インストール先のシステム環境により、ソフトウェアのバージョンレベルは異なります。詳細は関連するソフトウェアのマニュアルなどを参照してください。

1.4.2.2 AdvancedCopy Managerのエージェント

[表1.4 AdvancedCopy Managerのエージェントにおけるソフトウェア条件]

なお、インストール先のシステム環境により、ソフトウェアのバージョンレベルは異なります。詳細は関連するソフトウェアのマニュアルなどを参照してください。

1.4.2.3 AdvancedCopy ManagerのWebクライアントの動作システムおよびWeb Browser

AdvancedCopy ManagerのWebクライアントを使用するためには、Windows NT、Windows 2000、Windows 2003、Windows 95/98/ME/XPシステムが必要となります。(Solaris、Linux、HP-UX、AIXでは動作しません。)

また、以下のWeb BrowserとPluginが必要になります。

なお、Webクライアントを使用しない場合は、必要ではありません。

[表1.5 Web Browserのソフトウェア条件]

1.5 AdvancedCopy Managerにおけるサポートデバイスについて

1.5.1 通常デバイス

バックアップ管理、レプリケーション管理では、以下のデバイスをサポートしています。

• sdドライバ資源

• MPHD資源

• MPLB資源

また、管理の単位は、ディスクパーテーション単位です。

1.5.2 PRIMECLUSTER GDSのSDXオブジェクト

PRIMECLUSTER GDS(以降GDSと記します)は、主にディスク装置間のミラーリング機能を持ったソフトウェアです。

AdvancedCopy Managerでは、GDSのSDXオブジェクトのバックアップ、レプリケーション運用を行うことが可能です。

SDXオブジェクトとは、GDSが管理する仮想的な資源であり、クラス、グループ、ディスク、ボリューム、スライスの総称です。

AdvancedCopy Managerでは、論理ボリューム単位またはスライス単位で、SDXオブジェクトのバックアップ／レプリケーション運用を行うことが可能です。

論理ボリューム単位の場合とスライス単位の場合で、AdvancedCopy Managerに指定するデバイス名の形式が以下のように異なります。

• 論理ボリューム単位の運用

  /dev/sfdsk/(クラス名)/dsk/(ボリューム名)

• スライス単位の運用

  /dev/sfdsk/(クラス名)/dsk/(ボリューム名):(sdxinfoのDEVNAMの値)

例：クラス名がclass1、ボリューム名がvolume1、sdxinfoのDEVNAMの値がsdaの場合

• 論理ボリューム単位の運用

  /dev/sfdsk/class1/dsk/volume1

• スライス単位の運用

  /dev/sfdsk/class1/dsk/volume1:sda

• 論理ボリューム単位の運用を行うためには、PRIMECLUSTER GDS 4.1A30以降とPRIMECLUSTER GDS Snapshot 4.1A30以降が必要です。

• 一つのStorageサーバにおいて、論理ボリューム単位の運用とスライス単位の運用を同時に行うことはできません。

SDXオブジェクトのバックアップ運用については、本マニュアルの『SDXオブジェクトの運用』を、SDXオブジェクトのレプリケーション運用については、本マニュアルの『SDXオブジェクトの運用』参照してください。

なお、インストール先のシステム環境により、ソフトウェアのバージョンレベルは異なります。詳細は関連するソフトウェアのマニュアルなどを参照してください。
