| 第5章 操作 | > 5.2 設定 | > 5.2.4 プロキシ構成 |
GDS Snapshot がインストールされているシステムにおいて、ボリュームまたはグループに、プロキシボリュームまたはプロキシグループを結合する手順を説明します。
1. マスタボリュームまたはマスタグループの選択
メイン画面において、プロキシを結合するボリュームまたはグループのアイコンをクリックします。
2. [結合] メニューの選択

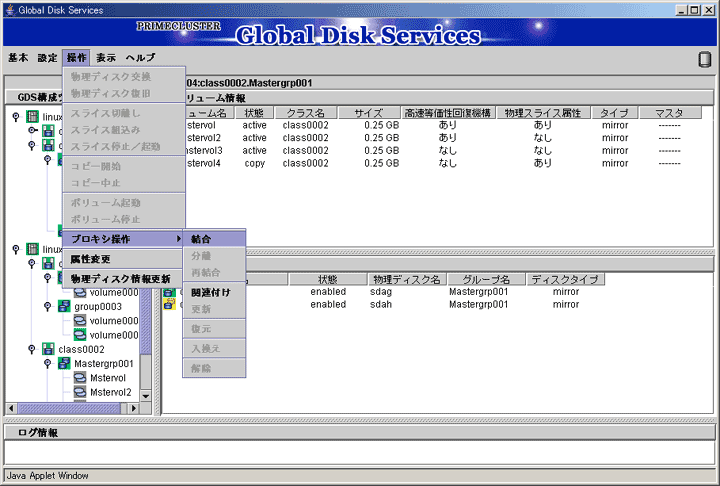

メイン画面の[操作]:[プロキシ操作]:[結合]を選択します。
3. 結合するプロキシの選択
プロキシ選択画面が表示されます。
下の画面は、グループを結合する場合の画面です。ボリュームを結合する場合は、<次へ>ボタンの代わりに<完了>ボタンが表示されます。
[プロキシ候補グループ/ボリューム一覧]から、マスタボリュームまたはマスタグループに結合する、ボリュームまたはグループを選択します。
以下のすべての条件を満たすボリュームまたはグループが選択できます。
|
結合対象 |
ボリューム |
グループ |
|---|---|---|
|
条件 |
結合するボリュームとマスタボリュームは、同一クラスに属している。 結合するボリュームとマスタボリュームは、同一サイズである。 結合するボリュームは、ミラーボリュームまたは、シングルボリュームである。 結合するボリュームは、マスタボリュームと同一グループまたは、同一シングルディスクに属していない。 他のマスタオブジェクトまたは、プロキシオブジェクトに関連付けられていない。 |
結合するグループとマスタグループは、同一クラスに属している。 結合するグループは、ミラーグループである。 結合するグループ内にボリュームが存在しない。 結合するグループは、他のマスタオブジェクトまたは、プロキシオブジェクトに関連付けられていない。 |
結合可能なプロキシボリュームの状態
"active" 状態のプロキシボリュームは結合できません。結合するプロキシボリュームが"active"状態の場合は、プロキシボリュームを停止してください。
ボリュームを結合する場合は、マスタボリュームに結合するボリュームを選択し、<完了>をクリックします。
グループを結合する場合は、マスタグループに結合するグループを選択し、<次へ>をクリックします。
<中止>をクリックすると、プロキシ結合処理を中止します。
4. プロキシグループに作成されるプロキシボリュームの属性定義
グループを結合する場合、ボリューム属性定義画面が表示されます。
プロキシグループを結合すると、プロキシグループ内にプロキシボリュームが作成され、マスタグループ内の各マスタボリュームと結合されます。ボリューム属性定義画面では、プロキシグループ内に作成される各プロキシボリュームのボリューム属性を設定します。
プロキシボリューム名
プロキシボリュームのボリューム名を設定します。[プロキシボリューム名]に、自動で生成したボリューム名が初期値として表示されます。初期値を変更する場合は、ボリューム名をクリックし、編集します。
ボリューム名の命名規約については、「オブジェクト名」を参照してください。
自動生成されるプロキシボリューム名
自動で生成されるプロキシボリューム名は、マスタボリューム名+"_"(アンダーバー)+プロキシグループ名(例：volume0001_group0002)となります。
JRM
ボリューム用のJRM (高速等価性回復機構) を設定します。初期値は「あり」です。「なし」に変更する場合は、[JRM]のチェックボックスをクリックしてチェックをはずします。
ボリューム用のJRM
プロキシボリューム属性定義画面で設定するJRMは、プロキシボリュームの"ボリューム用のJRM"です。"プロキシ用のJRM"ではありません。詳しくは、「高速等価性回復機構(JRM)」を参照してください。
設定が完了したら、<完了>をクリックします。<中止>をクリックすると、プロキシ結合処理を中止します。
5. プロキシ結合確認
プロキシ結合確認画面が表示されます。
処理を続ける場合は、<はい>をクリックします。<いいえ>をクリックすると、手順 3のプロキシ選択画面に戻ります。
処理を続ける場合は、<はい>をクリックします。<いいえ>をクリックすると、手順 4のボリューム属性設定画面に戻ります。
6. プロキシ結合完了通知
プロキシ結合完了通知画面が表示されます。
<確認>をクリックして、プロキシ結合完了通知画面を閉じます。
|
