PRIMECLUSTER導入運用手引書 4.1（Linux版）

6.3.1 システムディスクのミラー設定

システムディスクをミラーリングする場合は、以下の設定を行います。

各項目に設定する値は、"システムディスクミラー設定ワークシート"に対応します。なお、操作手順の中では"システムディスクミラー設定ワークシート"をワークシートと略します。

設定の詳細については、"PRIMECLUSTER Global Disk Services説明書"の"5.2.1 システムディスク設定"を参照してください。

◆操作手順

1. Web-Based Admin Viewのトップ画面で＜Global Disk Services＞を選択します。

   GDS運用管理ビュー（以降、メイン画面）が表示されます。



2. システムディスクのミラー設定を行うノードをGDS構成ツリーから選択し、[設定]−[システムディスク設定]メニューを選択します。

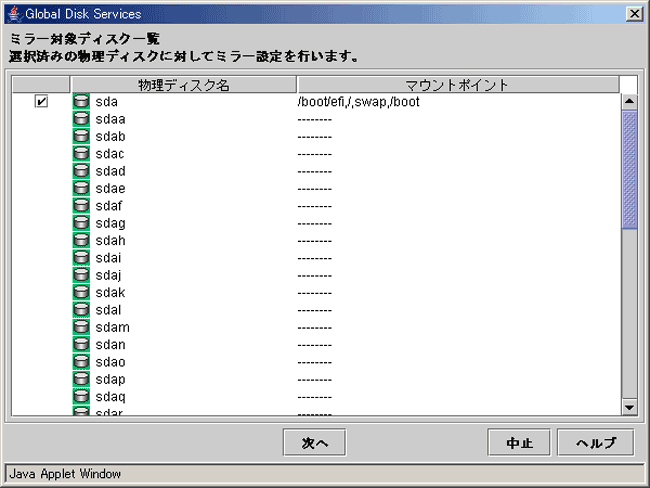

   選択したノードのミラー対象ディスク一覧が表示されます。

   システムディスク（ワークシートの「物理ディスク名」）を選択し、＜次へ＞をクリックします。

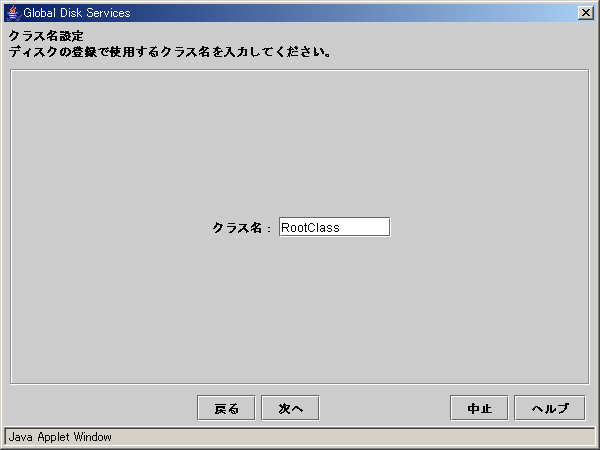

3. ルートクラスのクラス名を設定します。

   ルートクラスのクラス名（ワークシートの「クラス名」）を入力し、＜次へ＞をクリックします。





   各クラスタノードでルートクラスのクラス名が重ならないように指定してください。

4. グループ構成ディスクを選択します。

   「グループ名」（ワークシートの「グループ名」）を入力後、「物理ディスク一覧」からシステムディスクの「ミラー対象ディスク」（ワークシートの「ミラーディスク名」）を選択し、＜追加＞をクリックします。
   「グループ構成ディスク」に選択した「ミラー対象ディスク」が表示されていることを確認し、＜次へ＞をクリックします。



5. 物理ディスク一覧からスペアディスク（ワークシートの「スペアディスク」）を選択し、＜追加＞をクリックします。
   選択したスペアディスクが「スペアディスク」に登録されていることを確認後、＜次へ＞をクリックします。
   スペアディスクの設定が不要な場合は、手順6.へ進みます。



6. システムディスク構成を確認します。

   物理ディスク名とミラーディスク名を確認し、＜作成＞をクリックします。



   システムディスクの作成完了後、以下の画面が表示されます。
   内容を確認後、＜確認＞をクリックします。

   同様に、primecl02のシステムディスクのミラー設定を行います。

   全ノードで設定完了後、全ノードを再起動してください。
