2.3.2 Traffic Directorと連携した負荷分散環境の設計

　Interstageは、Traffic Directorと連携して、複数のサーバ上で運用するInterstageに対する負荷分散環境を構築できます。
　マルチシステム機能を使用する場合、サーバ単位の負荷分散に加え、同一マシン上の複数システムに対する負荷分散も可能となります。
　マルチシステムで運用するトランザクションアプリケーションに対して負荷分散を行う場合で、Traffic Directorの負荷分散ポリシーに、“待ちメッセージ数”、“通信バッファ使用率”または“負荷計測（CPU、メモリ、ディスクI/O）方式”を指定する場合には、負荷分散対象となるシステムごとに、異なるIPアドレスを設定する必要があります。
　マルチシステム環境でのTraffic Director連携機能の運用に関しては、“Traffic Directorの利用”を参照してください。
　また、Traffic Director連携機能を利用した負荷分散については、“高信頼性システム運用ガイド”を参照してください。

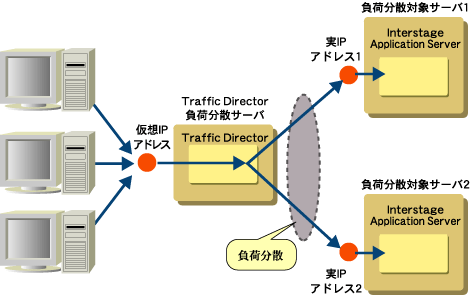

複数サーバ上で運用しているInterstageに対する負荷分散の例

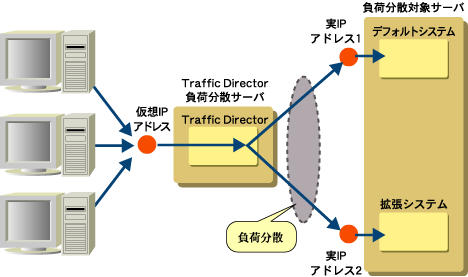

マルチシステムで運用しているInterstageに対する負荷分散の例
